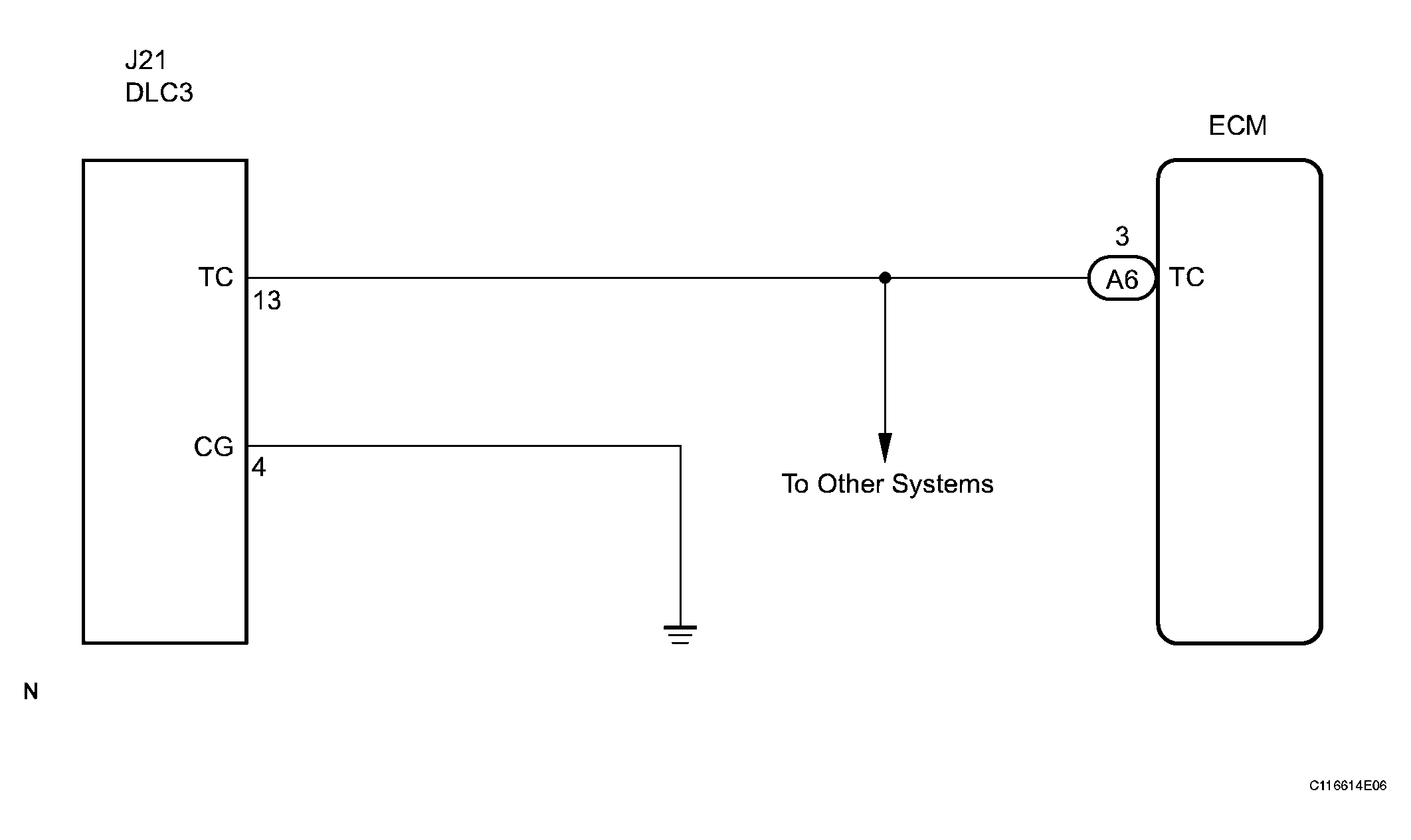

TC and CG Terminal Circuit: Wiring Diagram

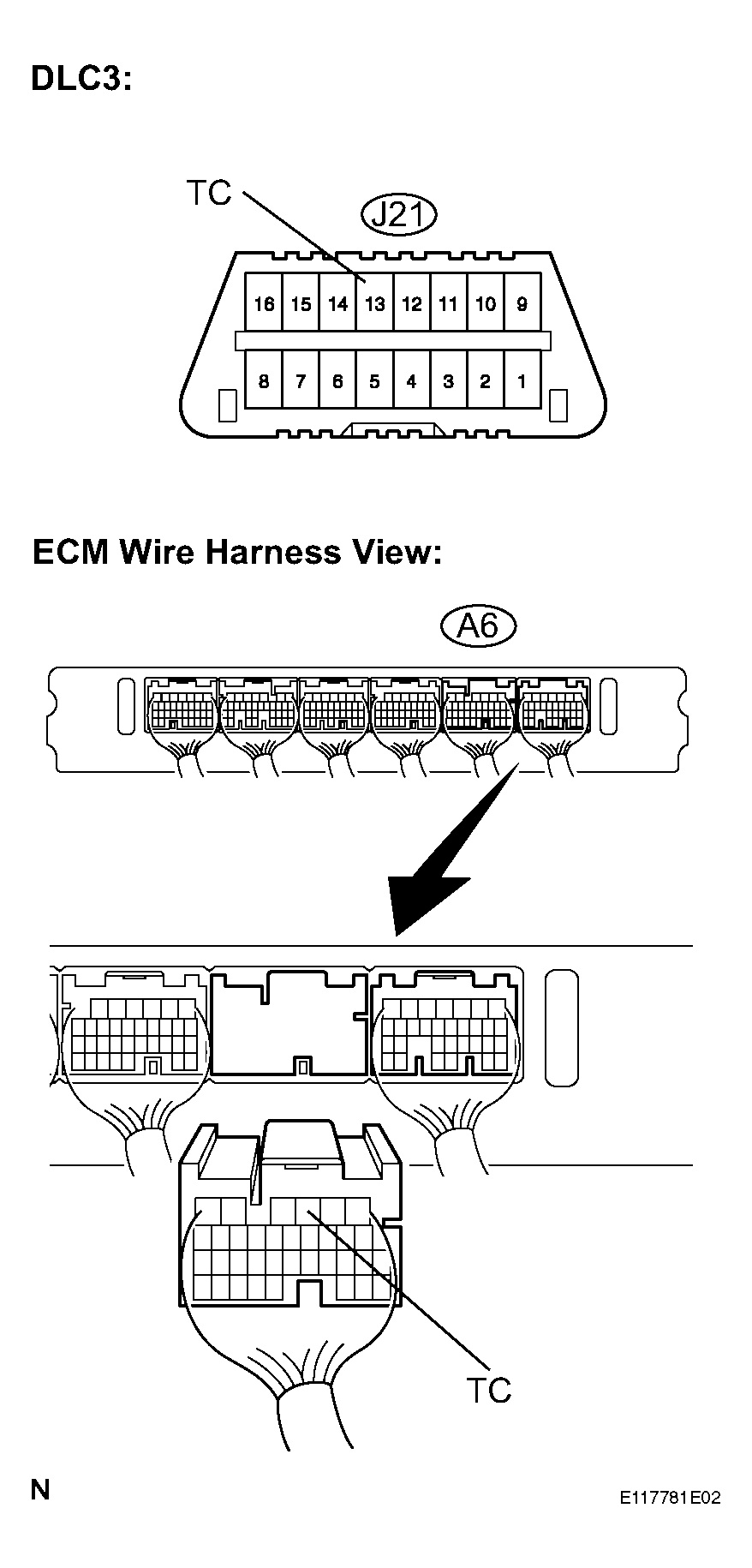

- CHECK WIRE HARNESS (TERMINAL TC of DLC3 - ECM)
- Disconnect the A6 connector from the ECM.
- Measure the resistance according to the value(s) in the table below.
Standard resistance
TESTER CONNECTION AND SPECIFIED CONDITION CHARTTester Connection Condition Specified Condition A6-3 (TC) - J21-13 (TC) Always Below 1Ω Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
NG : REPAIR OR REPLACE HARNESS OR CONNECTOR (DLC3 - ECM)
OK : Go To Next Step

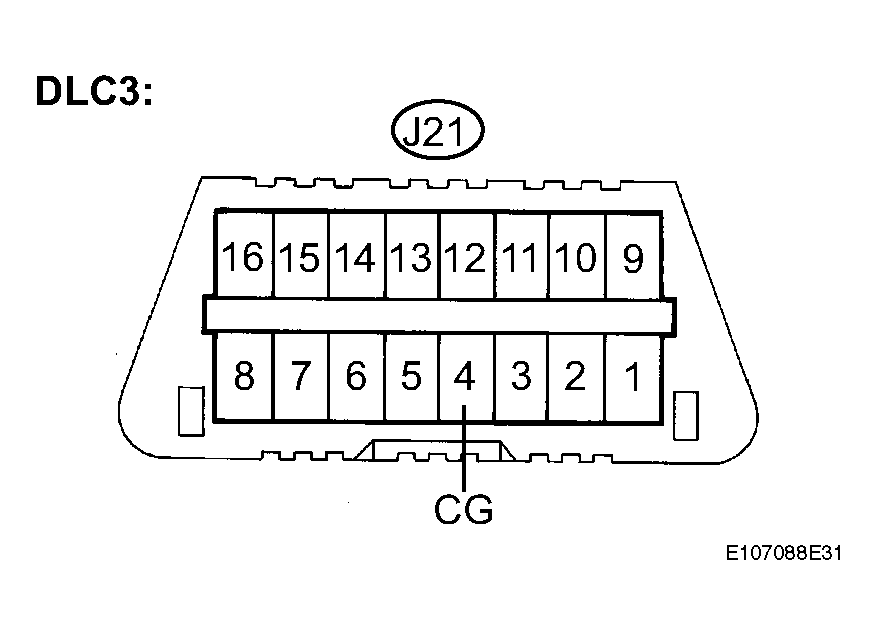

- CHECK WIRE HARNESS (TERMINAL CG of DLC3 - BODY GROUND)
- Measure the resistance according to the value(s) in the table below.
Standard resistance
TESTER CONNECTION AND SPECIFIED CONDITION CHARTTester Connection Condition Specified Condition J21-4 (CG) - Body ground Always Below 1Ω Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
NG : REPAIR OR REPLACE HARNESS OR CONNECTOR (DLC3 - BODY GROUND)
OK : Go To Next Step

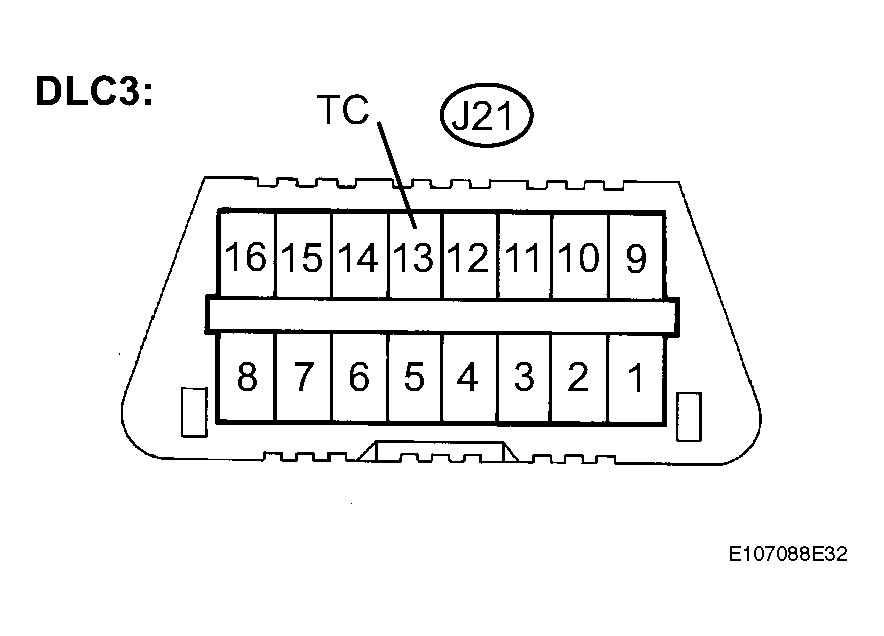

- CHECK WIRE HARNESS (TERMINALTC of DLC3 - BODY GROUND)
- Measure the resistance according to the value(s) in the table below.
Standard resistance
TESTER CONNECTION AND SPECIFIED CONDITION CHARTTester Connection Condition Specified Condition J21-13 (TC) - Body ground Always 10 kΩ or higher NG : REPAIR OR REPLACE HARNESS OR CONNECTOR OR EACH ECU
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
OK : PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE
