Component Inspection
| Inspection Condition | (+) Probe | (-) Probe | Specification | ||
|---|---|---|---|---|---|
| Connector | Terminal | Connector | Terminal | ||
|
Transmission range switch connector (W/O SBW) | 5 (power) | Transmission range switch connector (W/O SBW) | 7 (S1) | Figure 1 below |
| Transmission range switch connector (W/O SBW) | 8 (S2) | Transmission range switch connector (W/O SBW) | 6 (ground) | ||
|
Transmission range switch connector (W/O SBW) | 5 (power) | Transmission range switch connector (W/O SBW) | 7 (S1) | Figure 2 below |
| Transmission range switch connector (W/O SBW) | 8 (S2) | Transmission range switch connector (W/O SBW) | 6 (ground) | ||
|
Transmission range switch connector (W/O SBW) | 5 (power) | Transmission range switch connector (W/O SBW) | 7 (S1) | Figure 3 below |
| Transmission range switch connector (W/O SBW) | 8 (S2) | Transmission range switch connector (W/O SBW) | 6 (ground) | ||
|
Transmission range switch connector (W/O SBW) | 5 (power) | Transmission range switch connector (W/O SBW) | 7 (S1) | Figure 4 below |
| Transmission range switch connector (W/O SBW) | 8 (S2) | Transmission range switch connector (W/O SBW) | 6 (ground) | ||
|
Position sensor connector (with SBW) | 3 (power) | Position sensor connector (with SBW) | 1 (S1) | Figure 1 below |
| Position sensor connector (with SBW) | 4 (S2) | Position sensor connector (with SBW) | 2 (ground) | ||
|
Position sensor connector (with SBW) | 3 (power) | Position sensor connector (with SBW) | 1 (S1) | Figure 2 below |
| Position sensor connector (with SBW) | 4 (S2) | Position sensor connector (with SBW) | 2 (ground) | ||
|
Position sensor connector (with SBW) | 3 (power) | Position sensor connector (with SBW) | 1 (S1) | Figure 3 below |
| Position sensor connector (with SBW) | 4 (S2) | Position sensor connector (with SBW) | 2 (ground) | ||
|
Position sensor connector (with SBW) | 3 (power) | Position sensor connector (with SBW) | 1 (S1) | Figure 4 below |
| Position sensor connector (with SBW) | 4 (S2) | Position sensor connector (with SBW) | 2 (ground) | ||

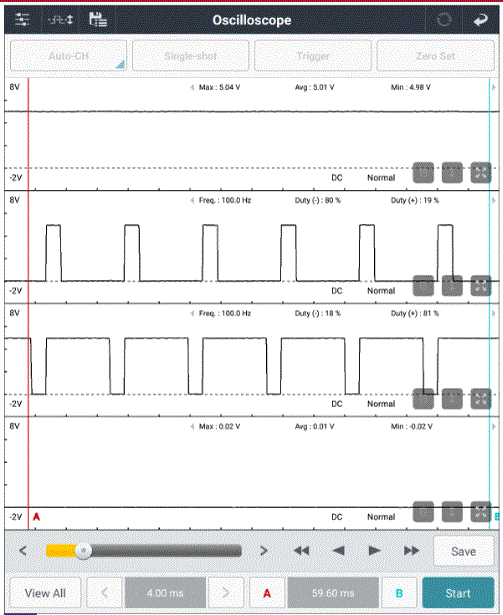

Fig.1) Gear lever position at P (S1: (-) duty 80%, S2: (-) duty 18%) * with SBW data

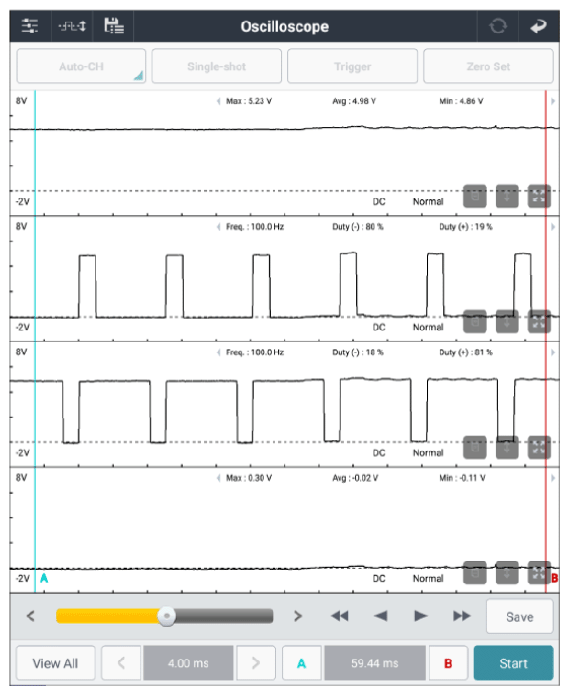

Fig.2) Gear lever position at R (S1: (-) duty 80%, S2: (-) duty 18%) * with SBW data

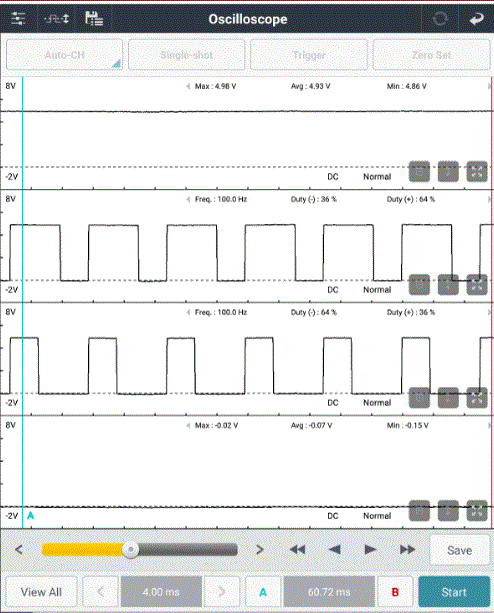

Fig.3) Gear lever position at N (S1: (-) duty 36%, S2: (-) duty 64%) * with SBW data

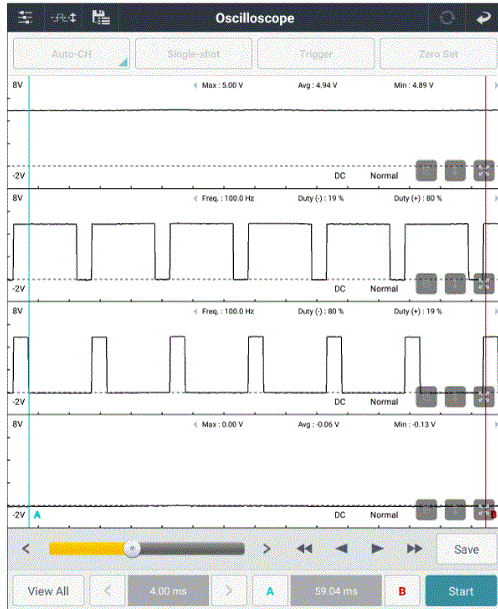

Fig.4) Gear lever position at D (S1: (-) duty 19%, S2: (-) duty 80%) * with SBW data
Good
- Carefully re-do this troubleshooting guide steps.
- Check the alignment of shift cable. If problem occurs, align the cable and then go to "VERIFICATION OF REPAIR " procedure.
- If problem still occurs, replace TCM and then go to "VERIFICATION OF REPAIR " procedure.
No Good
- Carefully re-do this troubleshooting guide steps.
- If problem still occurs, replace position sensor and then go to "VERIFICATION OF REPAIR " procedure.
