Component Location
WARNING: This page is about a different car, the 2017 Kia Soul EV. However, it is still accessible from the selected car via links, so may be relevant.

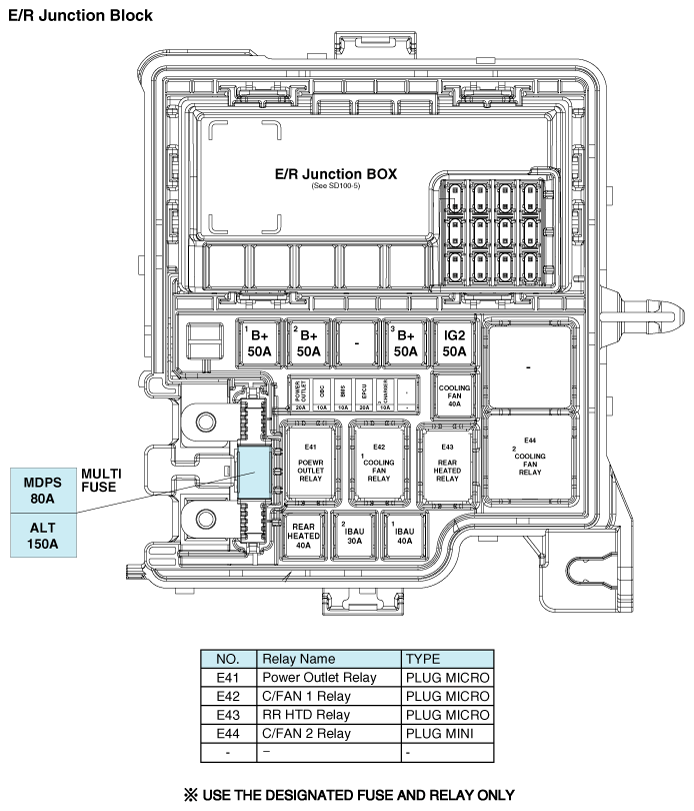

ENGINE ROOM RELAY BOX RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| Power Outlet Relay |
| Cooling Fan Relay 1 |
| Defroster Relay |
| Cooling Fan Relay 2 |
ENGINE ROOM RELAY BOX FUSE IDENTIFICATION LEGEND
| Fuse Name | (A) | Circuit Protected | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MULTI FUSE | MDPS | 80A | MDPS Unit | ||||||||||
| ALT | 150A | Alternator | |||||||||||
| FUSE | B+1 | 50A | Smart Junction Block (Fuse - (S/HEATER FRT, TAIL GATE OPEN, DR LOCK, P/WINDOW LH, P/WINDOW RH, MODULE 7)) | ||||||||||
| B+2 | 50A | Smart Junction Block (Fuse - (STOP LAMP) Arisu-LT2) | |||||||||||
| B+3 | 50A | Smart Junction Block (Fuse - (PDM 1, PDM 2, BRAKE SWITCH, Leak Current Autocut Device) IPS1, Arisu-LT1) | |||||||||||
| IG2 | 40A | PCB Block (Button Start (IG2) Relay) | |||||||||||
| POWER OUTLET | 20A | Power Outlet Relay | |||||||||||
| OBC | 10A | OBC Unit, Rear Heated Relay | |||||||||||
| BMS | 10A | BMS Control Module | |||||||||||
| EPCU | 20A | EPCU | |||||||||||
| CHARGER 2 | 10A | Normal Charge Port Lamp | |||||||||||
| C/FAN | 40A | COOLING FAN 1 Relay, COOLING FAN 2 Relay | |||||||||||
| RR HTD | 40A | Rear Heated Relay | |||||||||||
| IBAU 2 | 30A | Integrated Brake Actuation Unit | |||||||||||
| IBAU 1 | 40A | Integrated Brake Actuation Unit | |||||||||||
| *USE THE DESIGNATED FUSE AND RELAY ONLY | |||||||||||||

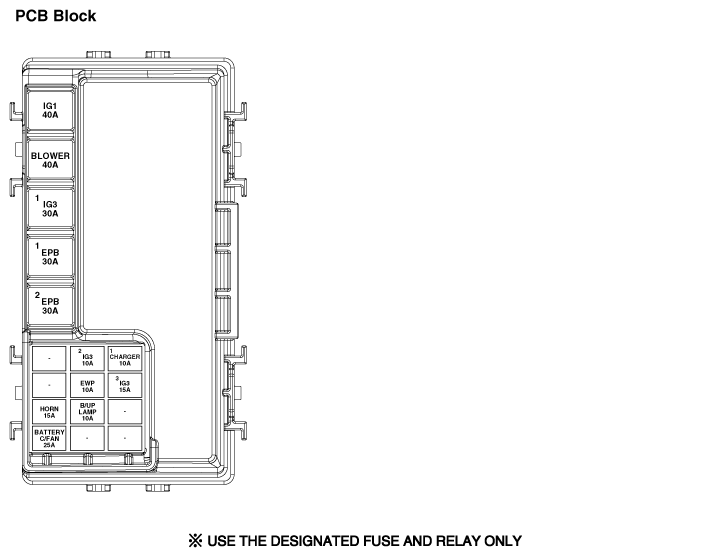

PCB BLOCK FUSE IDENTIFICATION LEGEND
| Fuse Name | (A) | Circuit Protected | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IG1 | 40A | Button Start (ACC) Relay, Button Start (IG1) Relay | |||||||||||
| BLOWER | 40A | Blower Relay | |||||||||||
| IG3 1 | 30A | IG3 #1/#2/#3/#4/#5 Relay | |||||||||||
| EPB 1 | 30A | Electronic Parking Brake Module | |||||||||||
| EPB 2 | 30A | Electronic Parking Brake Module | |||||||||||
| IG3 2 | 10A | Blower Relay, A/C Control Module, A/C Compressor, E/R Junction Block (Cooling Fan 1/2 Relay), Heater Assembly (PTC Heater) |
|||||||||||
| CHARGER 1 | 10A | OBC Unit, BMS Control Module | |||||||||||
| EWP | 10A | Electronic Water Pump | |||||||||||
| IG3 3 | 15A | EPCU, Transaxle Range Switch, A/V & Navigation Head Unit, Instrumant Cluster |
|||||||||||
| HORN | 15A | Horn Relay | |||||||||||
| B/UP LAMP | 10A | Transaxle Range Switch, EPCU | |||||||||||
| BATTERY C/FAN | 25A | Battery C/FAN Relay | |||||||||||
| *USE THE DESIGNATED FUSE AND RELAY ONLY | |||||||||||||
