ESC HECU Connector Input/Output

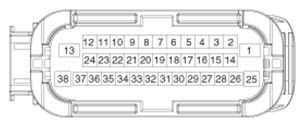

Fig 1: ESC HECU Connector End View
G07389536G07389537Courtesy of KIA MOTORS AMERICA, INC.
TERMINALS REFERENCE

Connector Terminal Specifications Conditions
No Description
13 Ground (Motor) Current range : Min-10 A
Max 39 A
Always
38 Ground (Valve) Current range : Min-2 A
Max 15 A
Always
1 Supply voltage (Motor) Battery voltage Always
25 Supply voltage (Valve)
34 Wheel sensor voltage (FL) Battery voltage IG ON
18 Wheel sensor voltage (FR)
33 Wheel sensor voltage (RL)
19 Wheel sensor voltage (RR)
22 Wheel sensor signal (FL) Voltage (High) : 1.34 ~ 2.02 V
Voltage (Low) : 0.67 ~ 1.0 V
RUNNING
6 Wheel sensor signal (FR)
20 Wheel sensor signal (RL)
31 Wheel sensor signal (RR)
32 Ignition Battery voltage KEY ON/OFF
8 ESC Passive switch Voltage (High) : 0.6 * IG ON more
Voltage (Low) : 0.4 * IG ON lower
Switch ON/OFF
26 CAN High not communicating: 2.5 ± 0.5 V
communication :
G07389537
IG ON
14 CAN Low
30 BRAKE LIGHT SWITCH voltage (High) : ≥ 4.5 V
voltage (Low) : ≤ 2.0 V
BRAKE ON/OFF
10 Parking Brake Switch (Signal) voltage (High) : ≥ 4.5 V * IG ON
voltage (Low) : ≤ 2.0 V * IG ON

16 EBD-Warning lamp actuation Current range : Min.-5mA
Max.20mA
