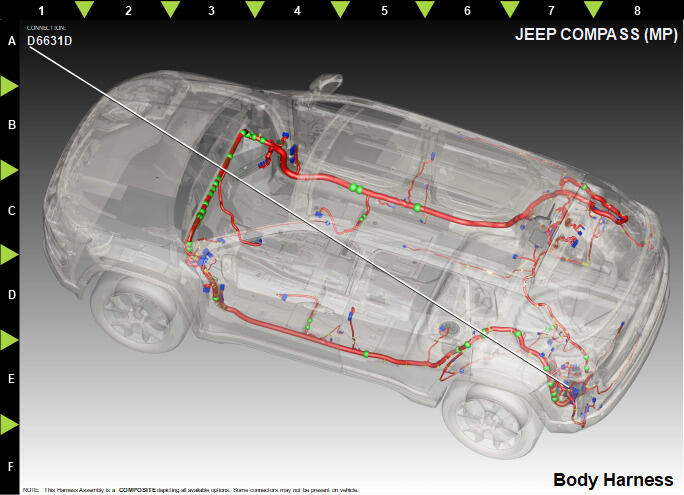

Assembly-Power Distribution Center-Rear C4 (Standard) Connector End View (D6631D)
Harness-Family: Body
Color: GRAY
Gender: FEMALE
Part Number: 0301564_0301566
Part Description: Not Available
Connector No: D6631D
Option: Standard
Repair Kit Part Number: 68502136AA
Cavity Count: 36
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | A991 | RD | 0.75 | FUSED B(+) | N/A |
| 2 | A992 | RD | 0.75 | FUSED B(+) | N/A |
| 3 | A993 | RD | 0.75 | FUSED B(+) | N/A |
| 5 | A100 | RD/VT | 3.0 | FUSED B(+) | N/A |
| 6 | A100 | RD/VT | 3.0 | FUSED B(+) | N/A |
| 7 | A100 | RD/VT | 3.0 | FUSED B(+) | N/A |
| 8 | N0 | NA | 0 | NO CONNECT | N/A |
| 9 | F958 | PK/GN | 1.0 | IGNITION RUN/START | N/A |
| 10 | N0 | NA | 0 | NO CONNECT | N/A |
| 11 | N0 | NA | 0 | NO CONNECT | N/A |
| 12 | N0 | NA | 0 | NO CONNECT | N/A |
| 13 | F950 | PK/GN | 0.75 | RUN/START RELAY OUTPUT | N/A |
| 14 | N0 | NA | 0 | NO CONNECT | N/A |
| 15 | N0 | NA | 0 | NO CONNECT | N/A |
| 16 | N0 | NA | 0 | NO CONNECT | N/A |
| 17 | Z943 | BK/GN | 0.50 | GROUND | N/A |
| 18 | N0 | NA | 0 | NO CONNECT | N/A |
| 19 | F944 | PK/GN | 0.50 | FUSED IGNITION | N/A |
| 20 | N0 | NA | 0 | NO CONNECT | N/A |
| 21 | N0 | NA | 0 | NO CONNECT | N/A |
| 22 | N0 | NA | 0 | NO CONNECT | N/A |
| 23 | F958 | PK/GN | 1.0 | IGNITION RUN/START | N/A |
| 24 | N0 | NA | 0 | NO CONNECT | N/A |
| 25 | A100 | RD/VT | 3.0 | FUSED B(+) | N/A |
| 26 | N0 | NA | 0 | NO CONNECT | N/A |
| 27 | N0 | NA | 0 | NO CONNECT | N/A |
| 28 | N0 | NA | 0 | NO CONNECT | N/A |
| 29 | N0 | NA | 0 | NO CONNECT | N/A |
| 30 | N0 | NA | 0 | NO CONNECT | N/A |
| 31 | N0 | NA | 0 | NO CONNECT | N/A |
| 32 | N0 | NA | 0 | NO CONNECT | N/A |
| 33 | N0 | NA | 0 | NO CONNECT | N/A |
| 34 | N0 | NA | 0 | NO CONNECT | N/A |
| 35 | N0 | NA | 0 | NO CONNECT | N/A |
| 36 | N0 | NA | 0 | NO CONNECT | N/A |
