Specifications - Structural Adhesive Locations: Index
WARNING: This page is about a different car, the 2004 Jeep Grand Cherokee. However, it is still accessible from the selected car via links, so may be relevant.
INDEX
| DESCRIPTION | FIGURE |
|---|---|

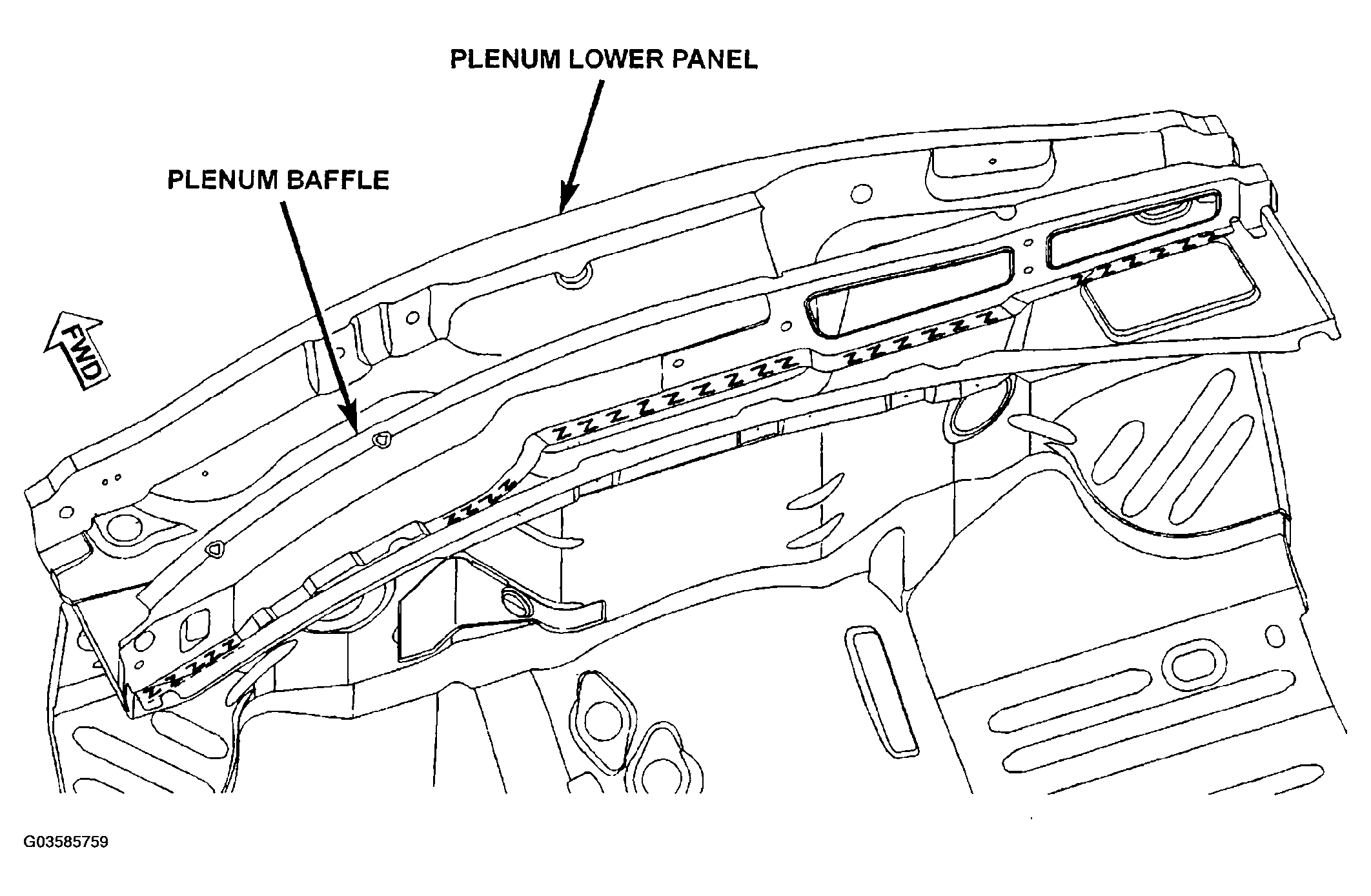

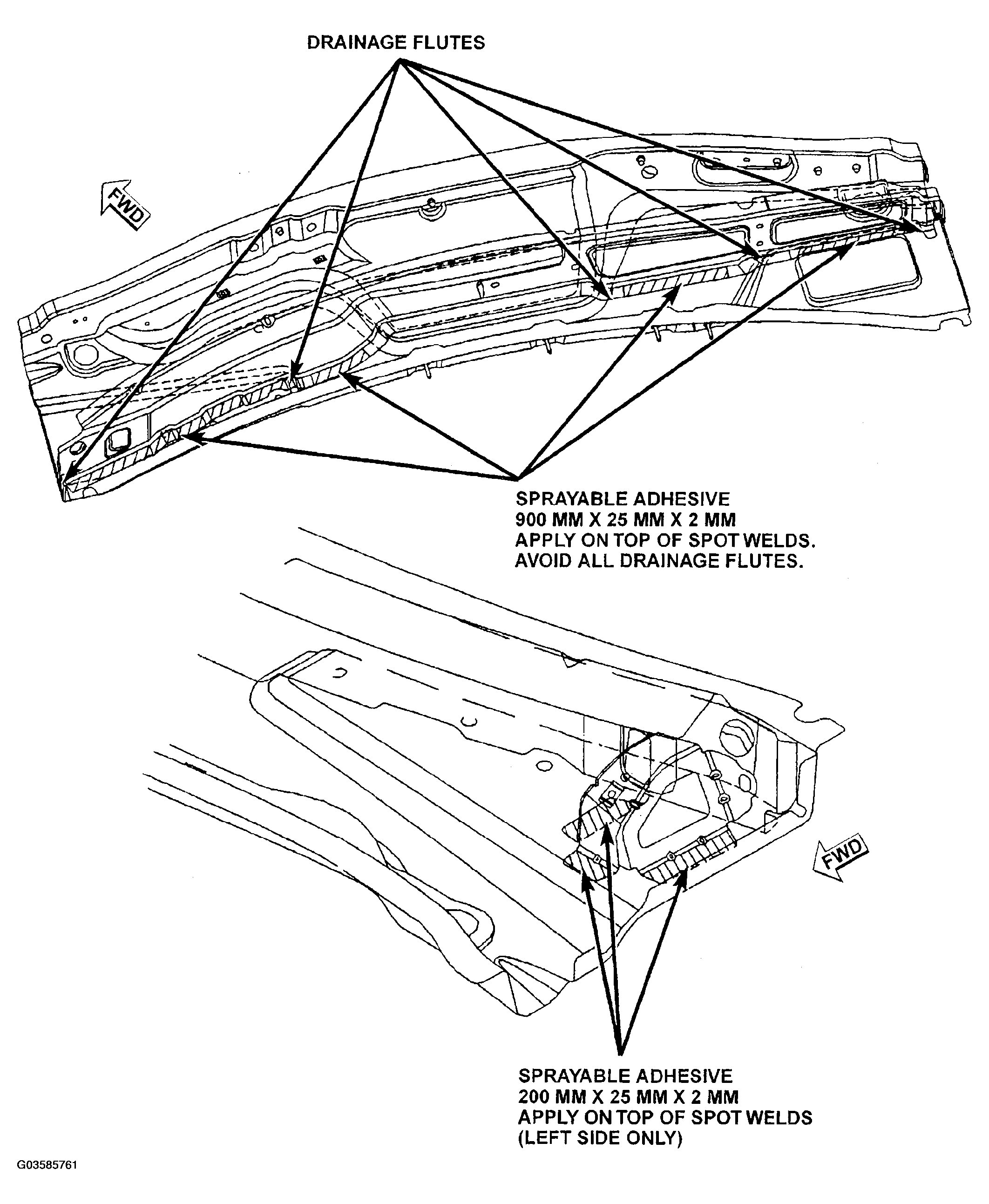

| COWL PLENUM | Fig 1 |

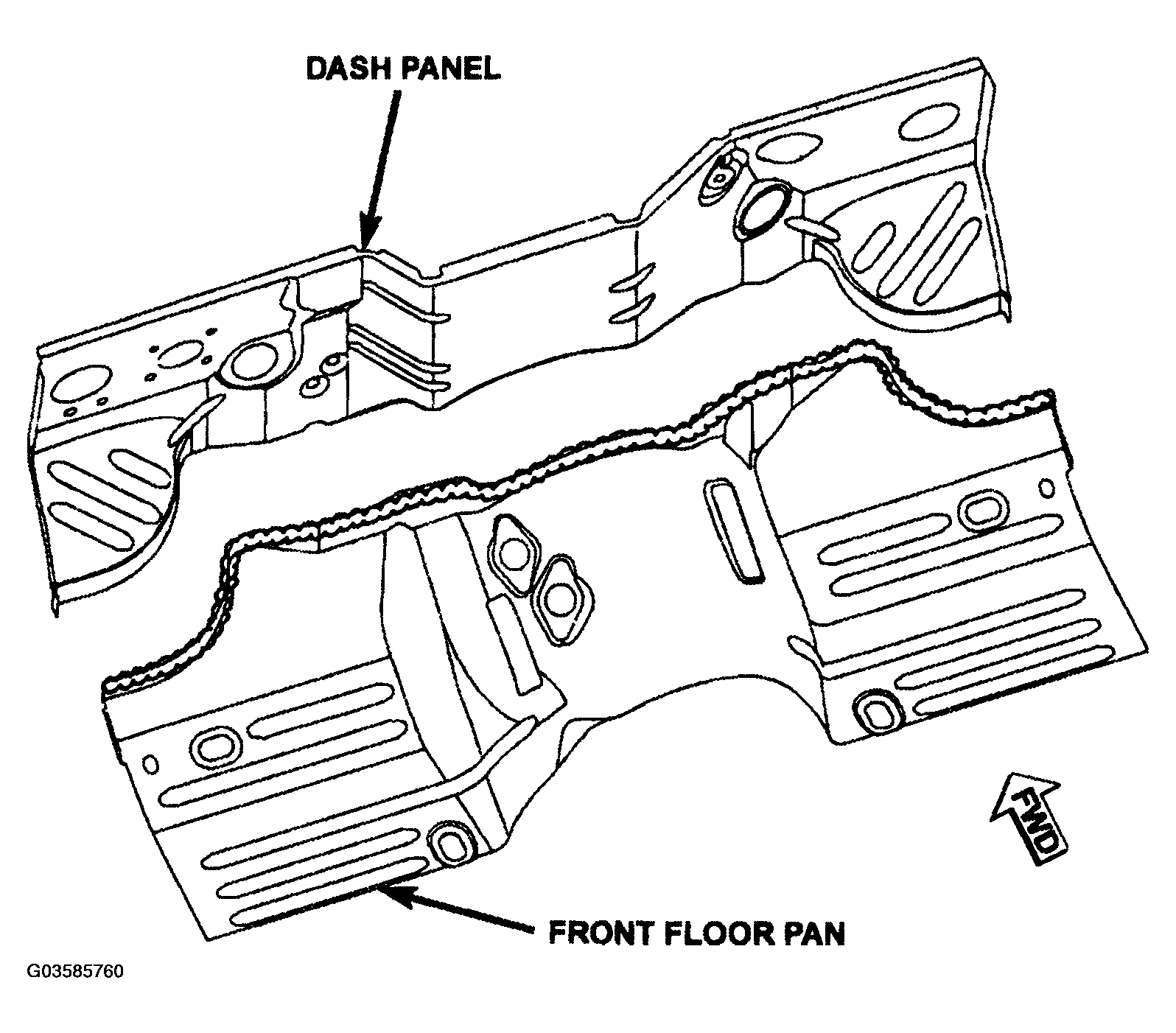

| DASH PANEL AND FRONT FLOOR PAN | Fig 2 |
| PLENUM AND WINDSHIELD WIPER MOUNTING | Fig 3 |

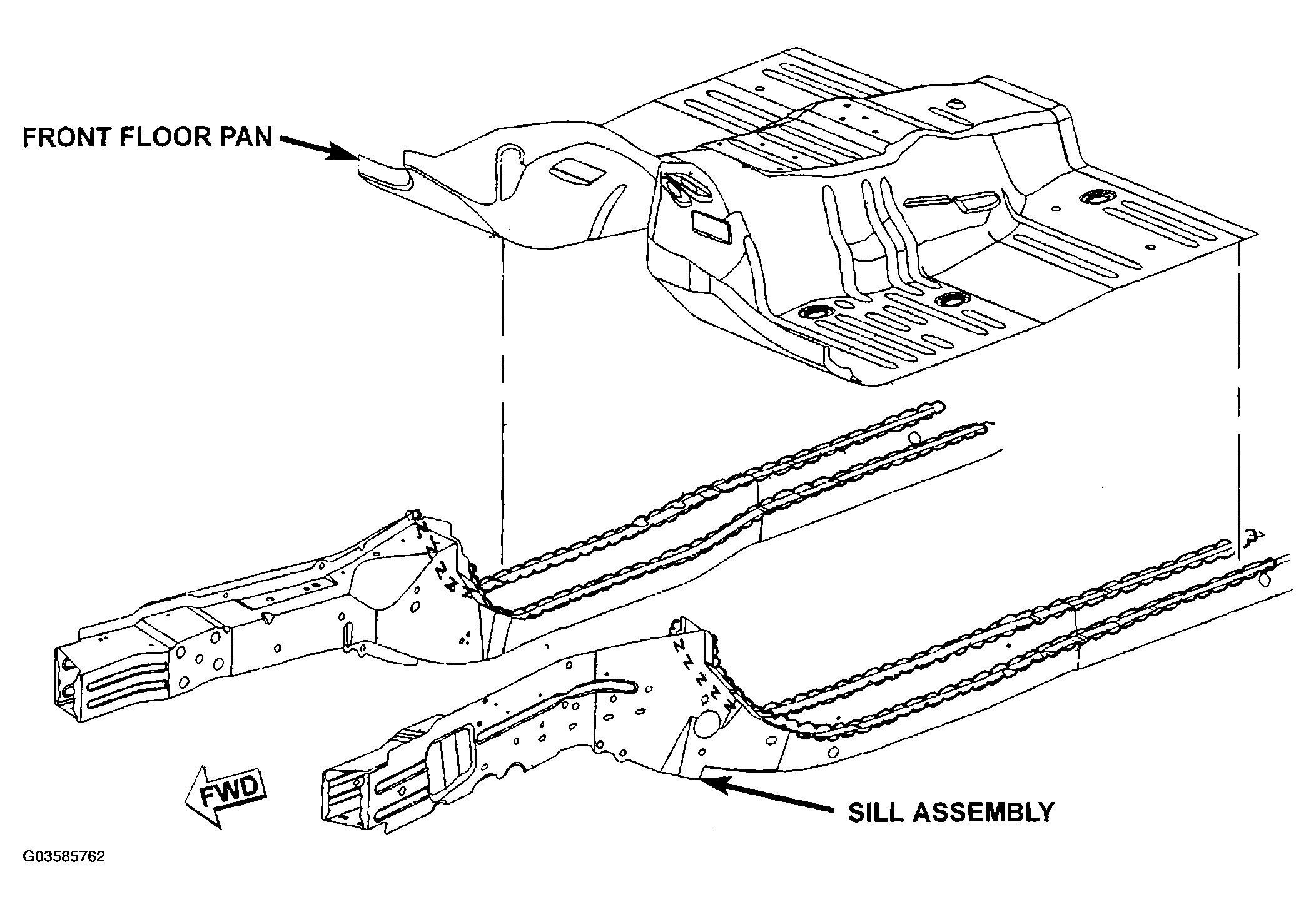

| FRONT FLOOR PAN AND SILLS | Fig 4 |

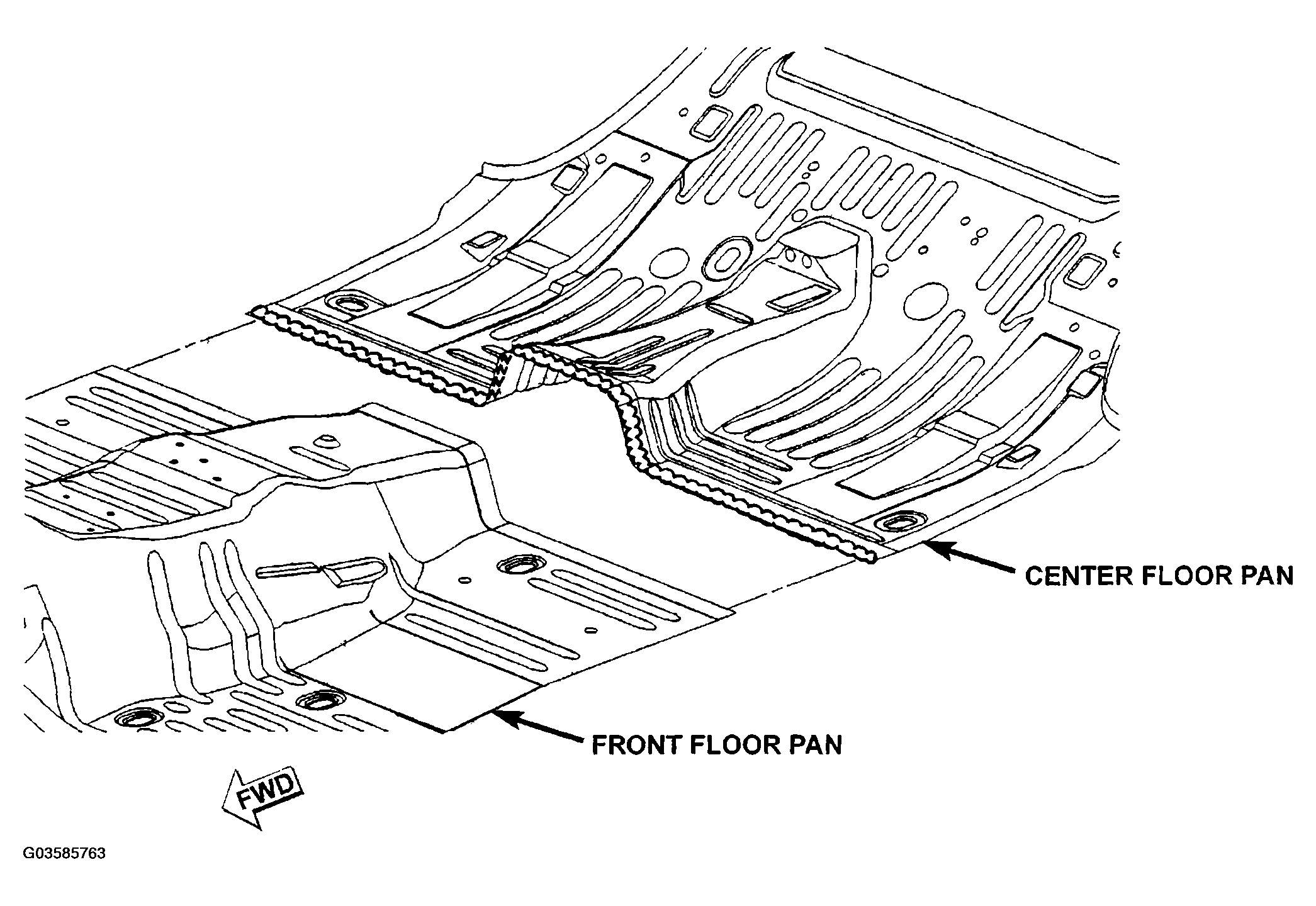

| FRONT AND CENTER FLOOR PAN | Fig 5 |
| FRONT PAN AND INNER BODY SIDE APERTURE | Fig 6 |

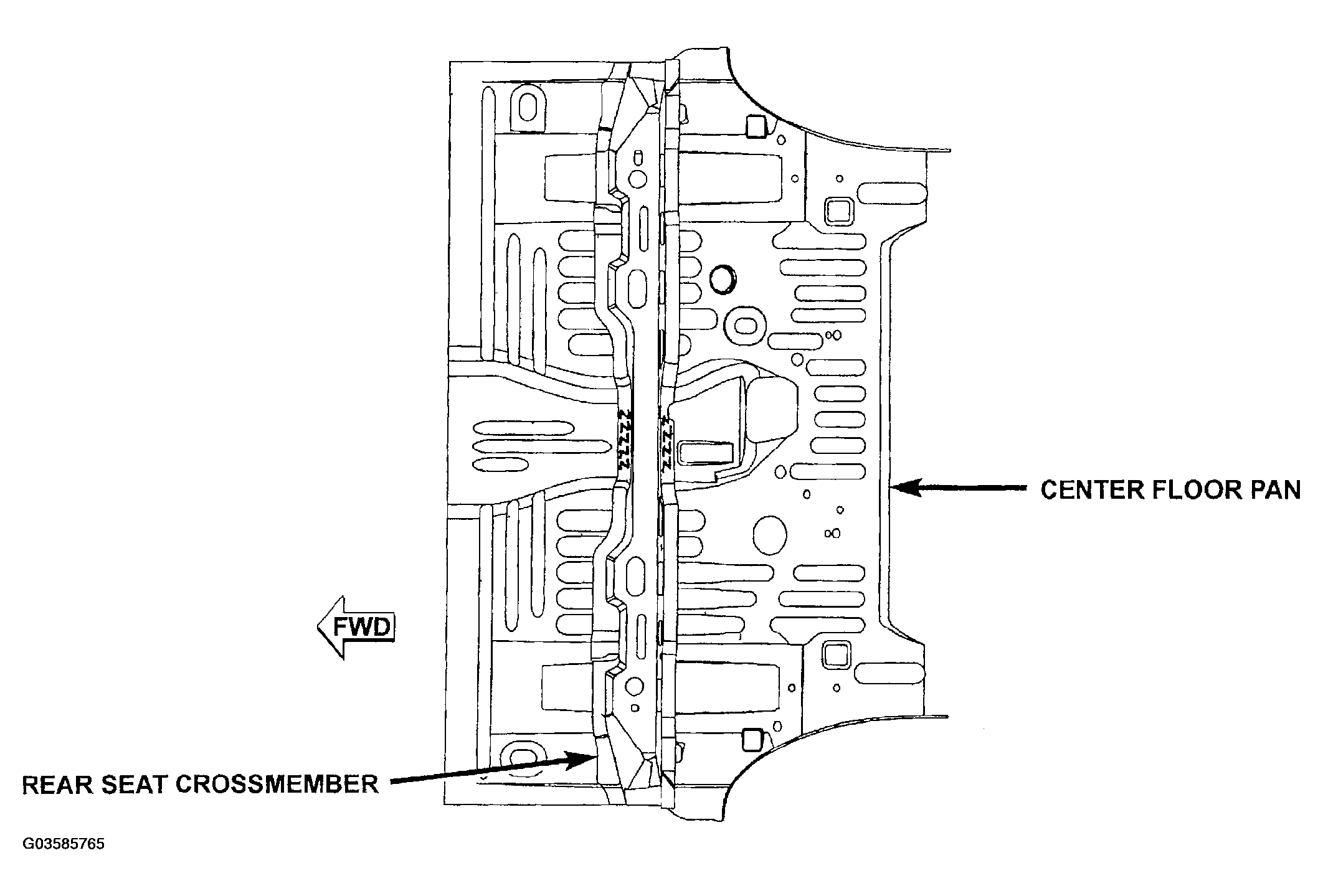

| REAR SEAT CROSSMEMBER | Fig 7 |

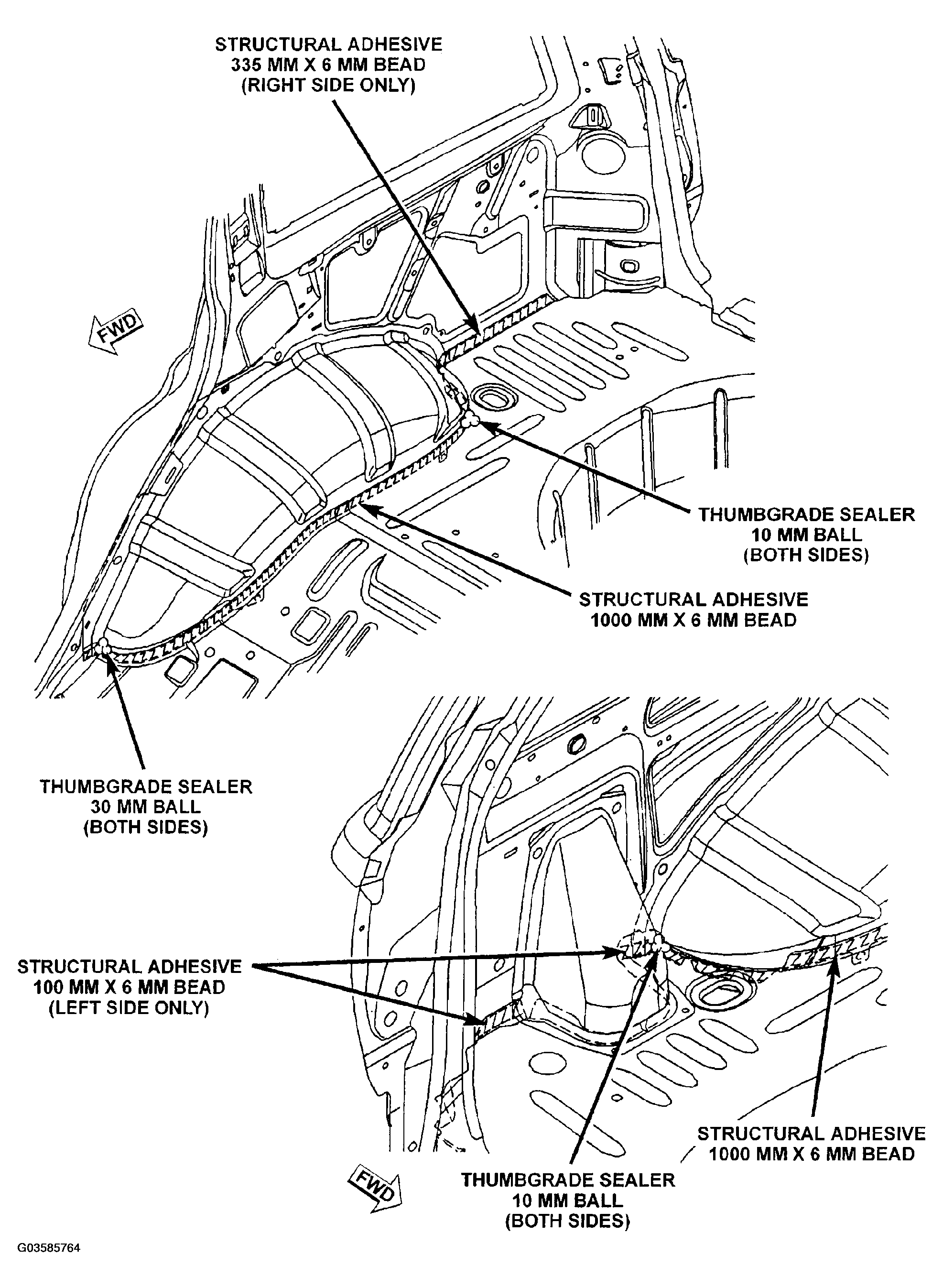

| REAR INNER WHEELHOUSE | Fig 8 |

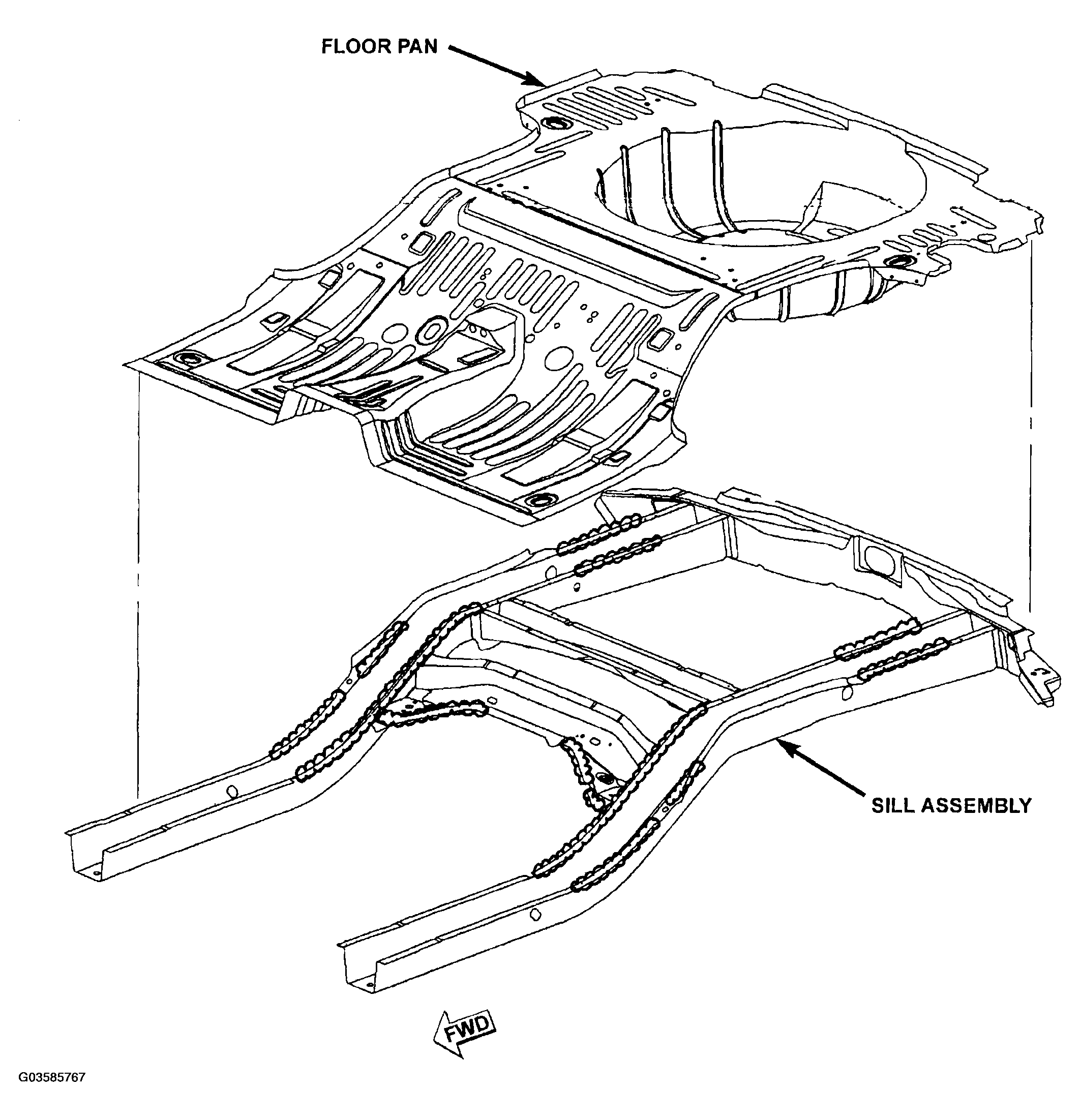

| FLOOR PAN AND SILL ASSEMBLY | Fig 9 |
| FLOOR PAN | Fig 10 |

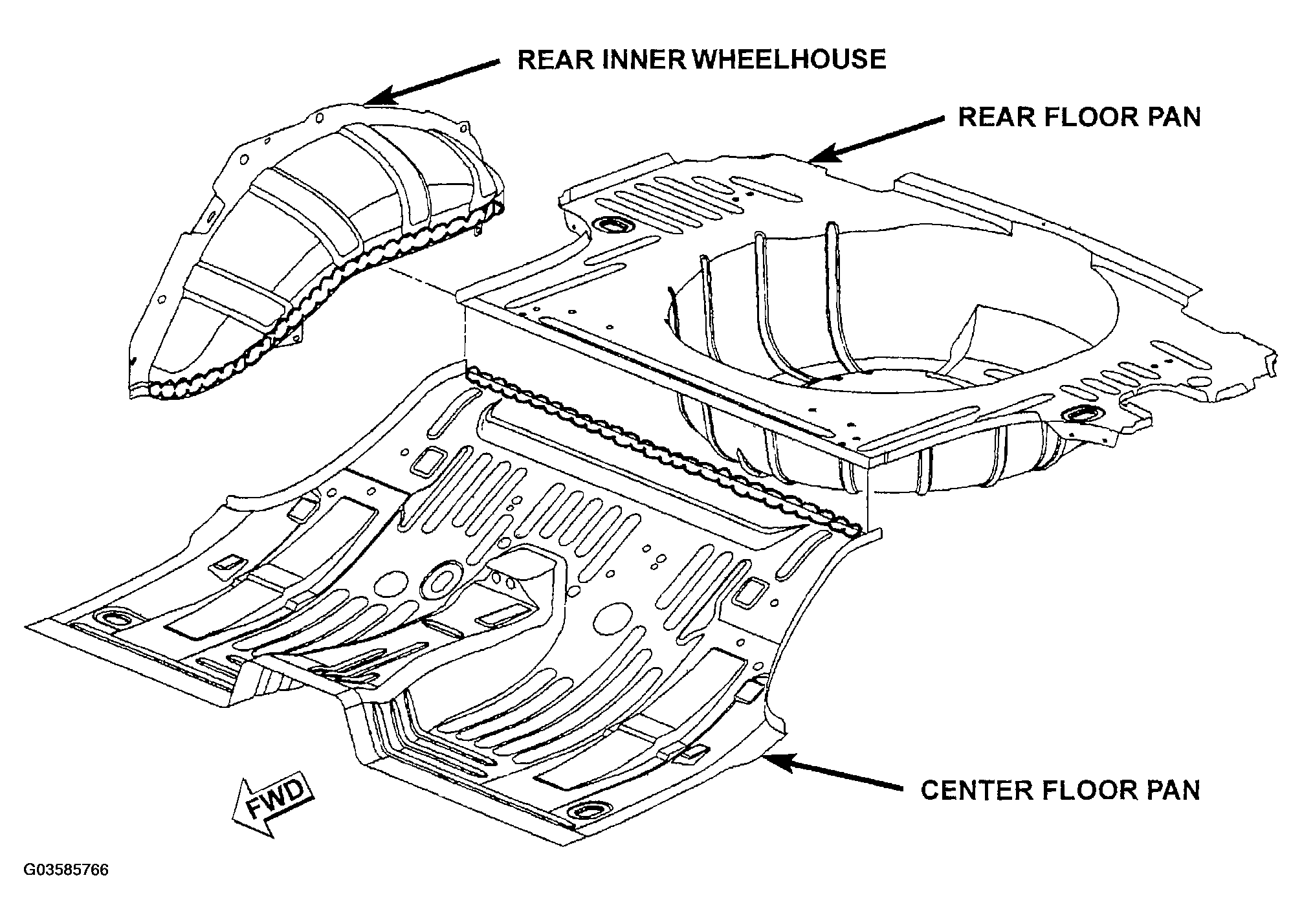

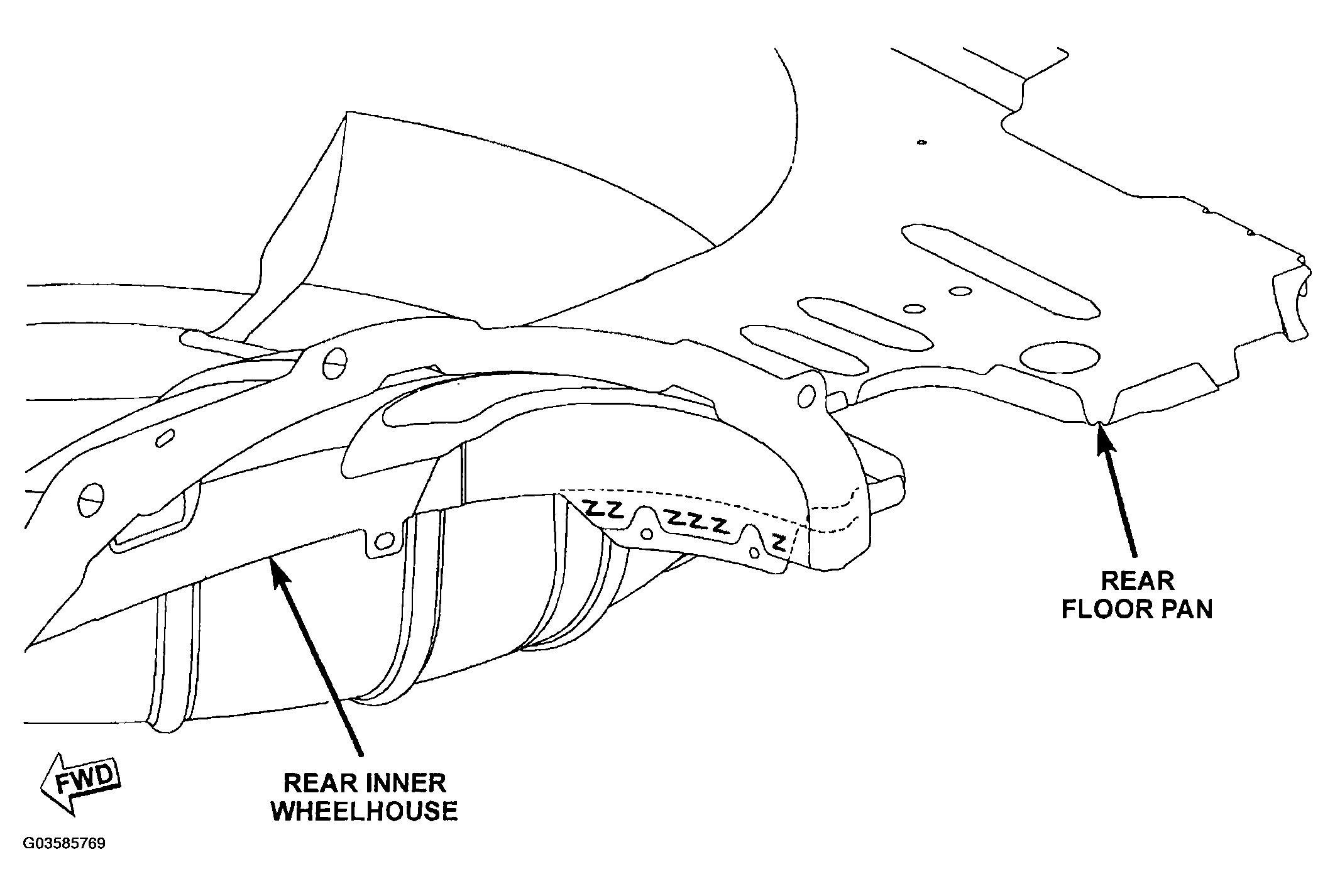

| REAR INNER WHEELHOUSE AND REAR FLOOR PAN | Fig 11 |

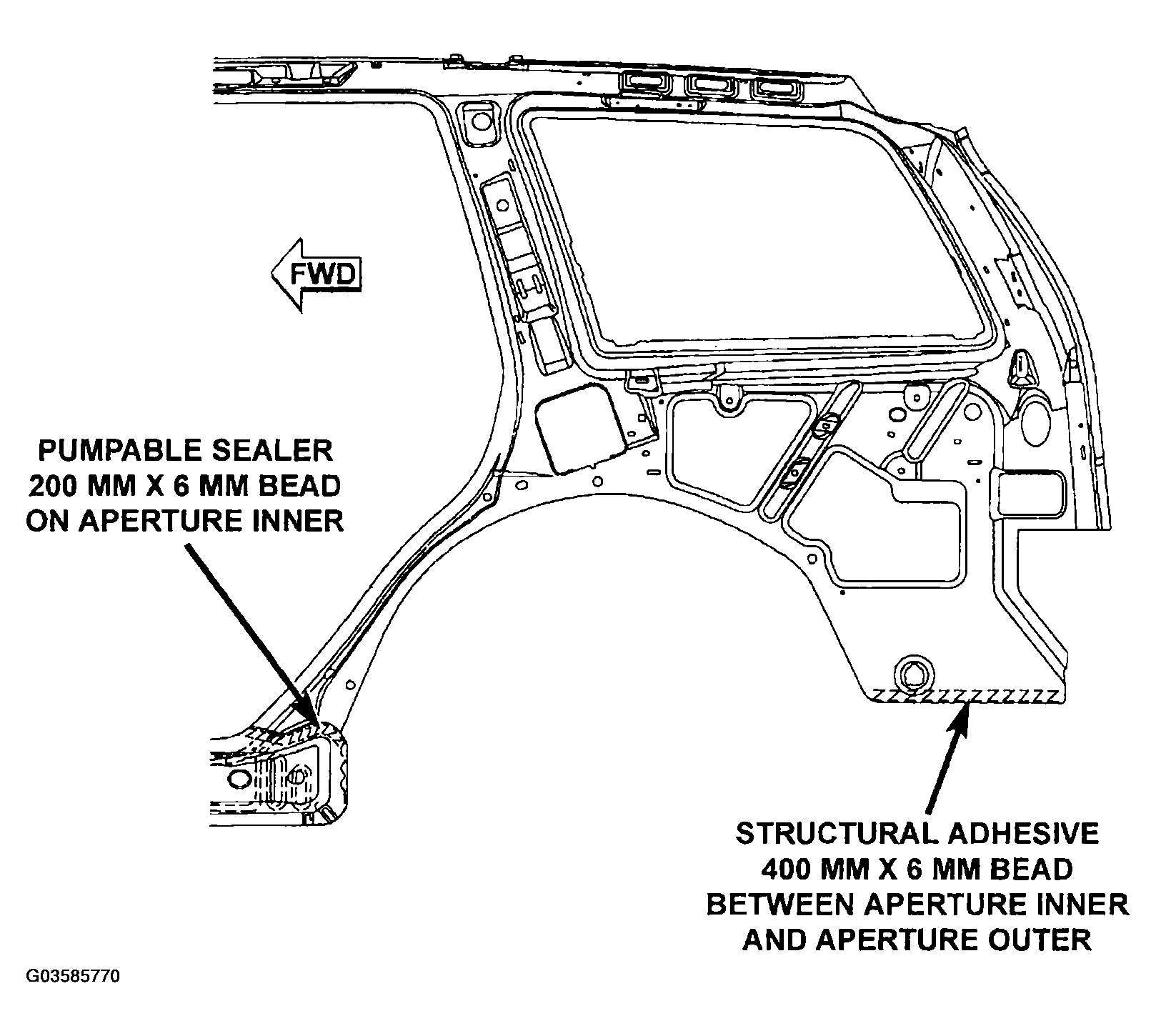

| RIGHT INNER BODYSIDE APERTURE | Fig 12 |

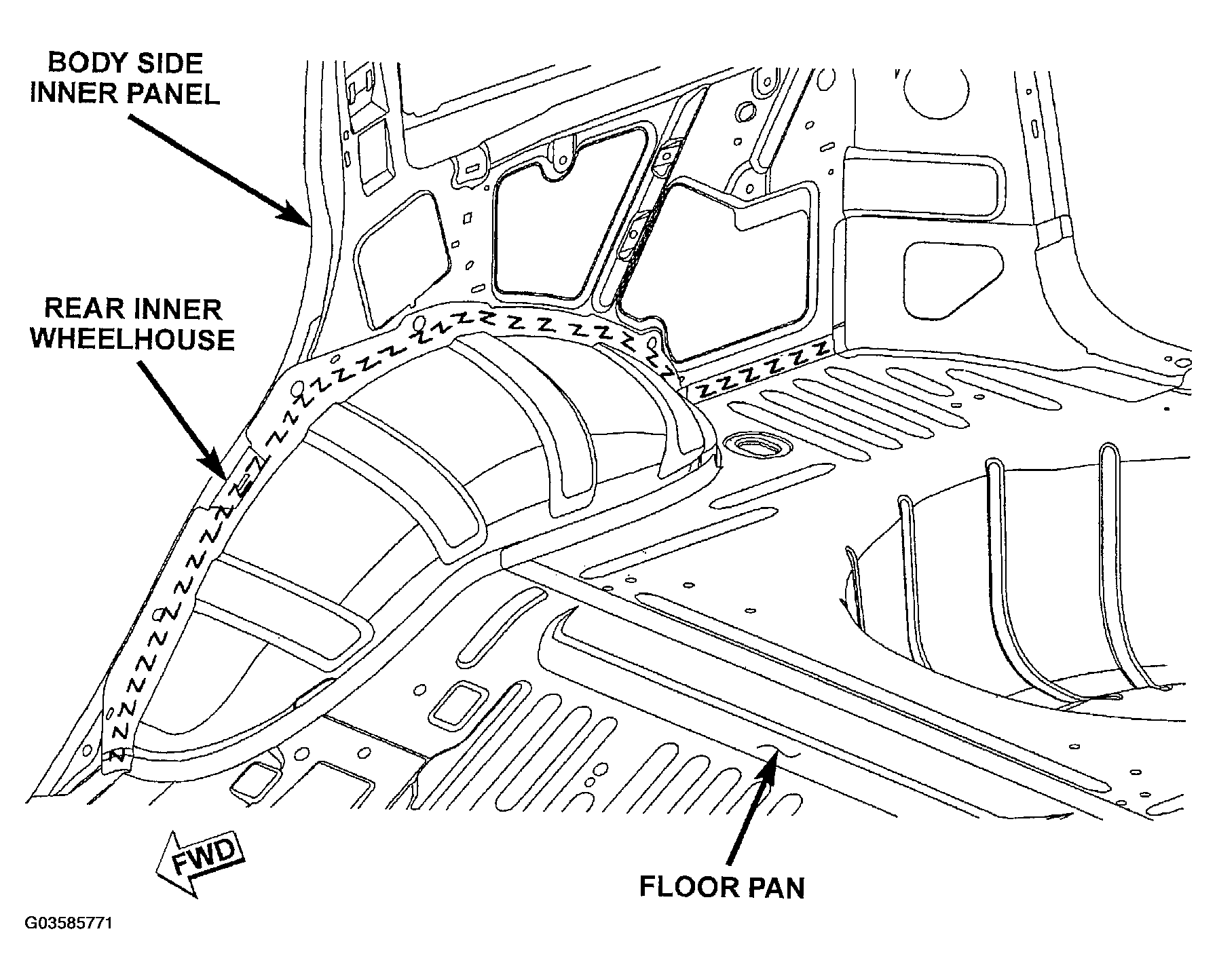

| BODY SIDE INNER PANEL AND WHEELHOUSE | Fig 13 |

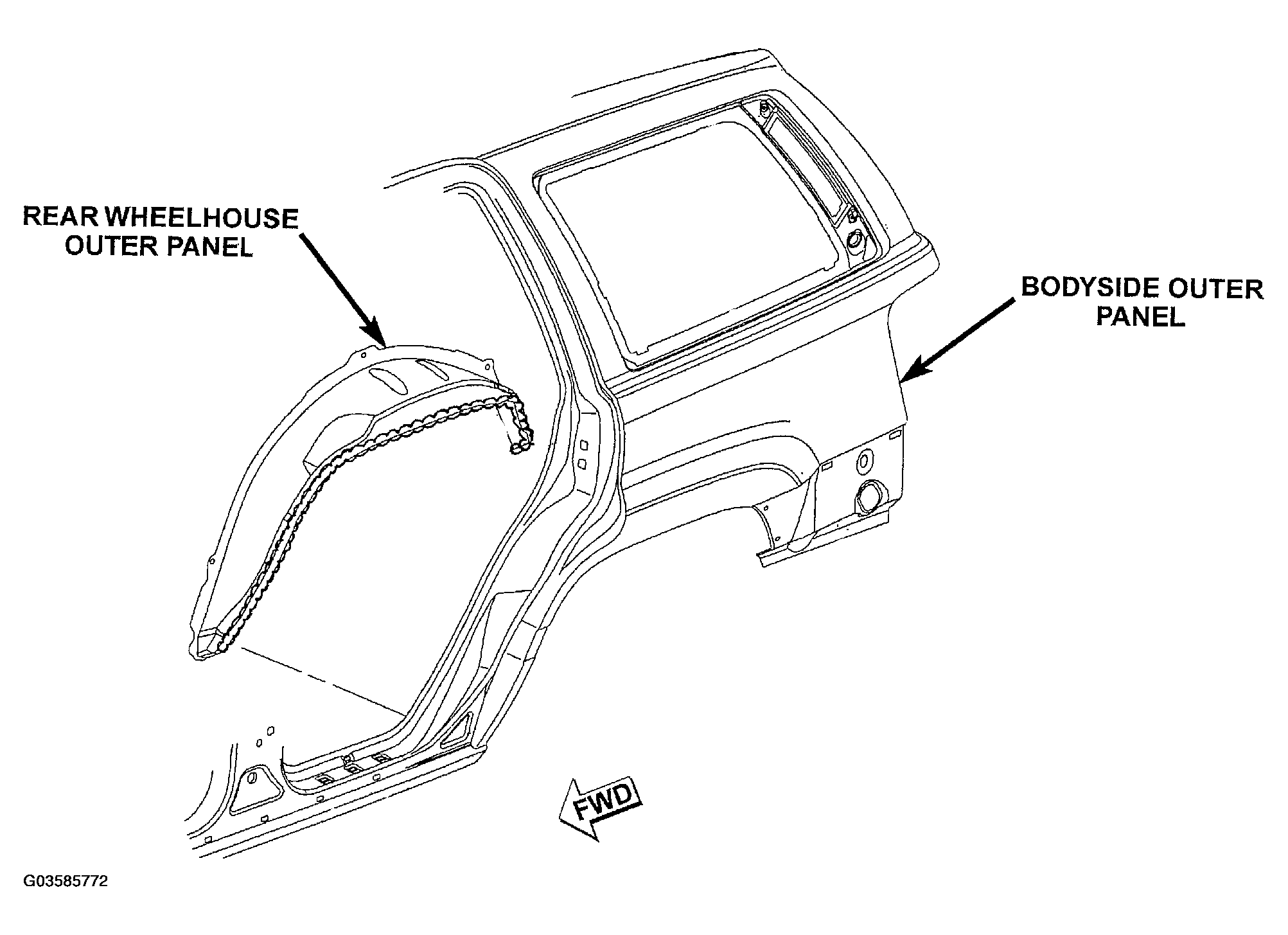

| BODY SIDE OUTER PANEL AND REAR WHEELHOUSE OUTER PANEL | Fig 14 |

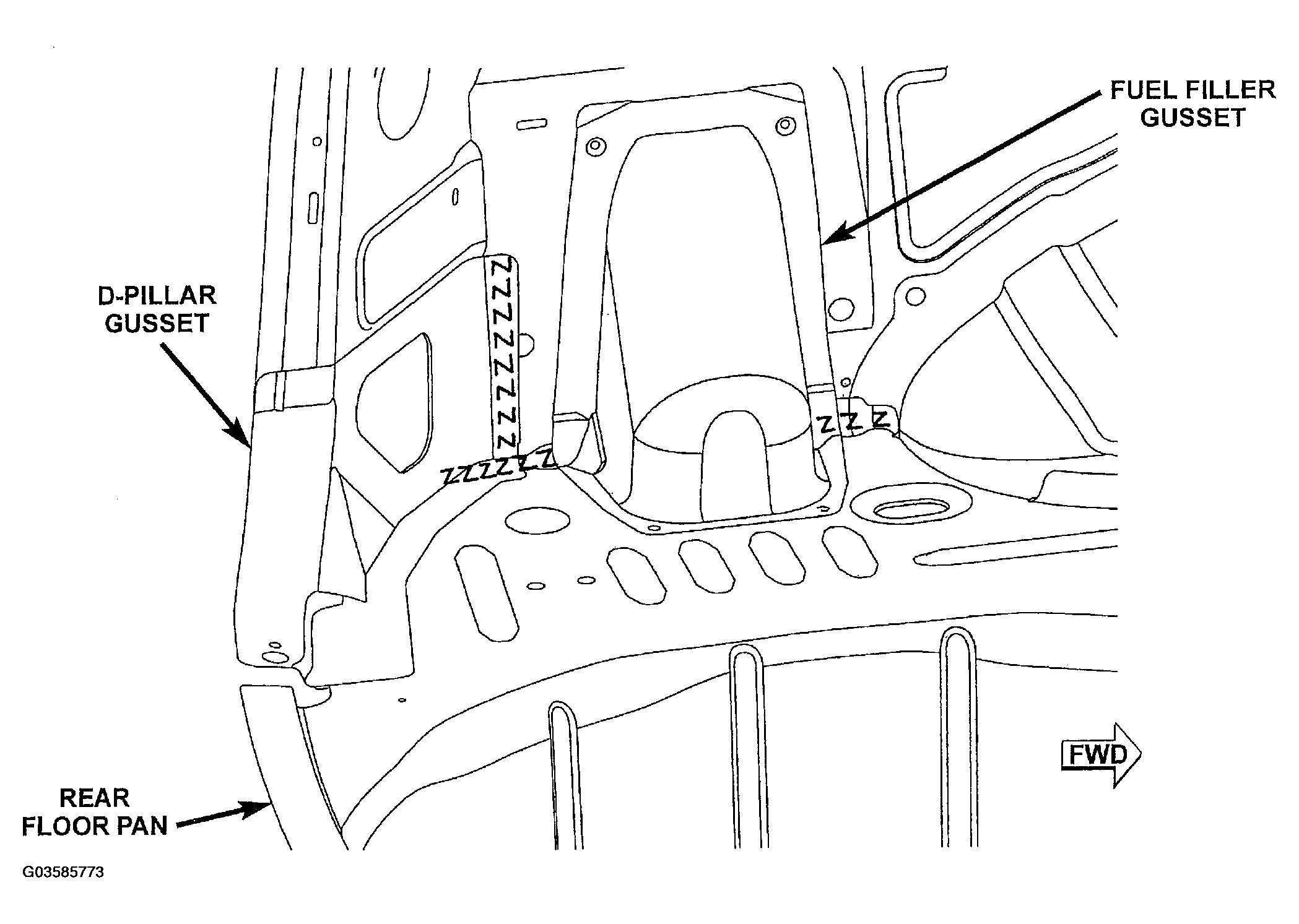

| D-PILLAR AND FUEL FILLER GUSSETS | Fig 15 |
| LIFTGATE | Fig 16 |

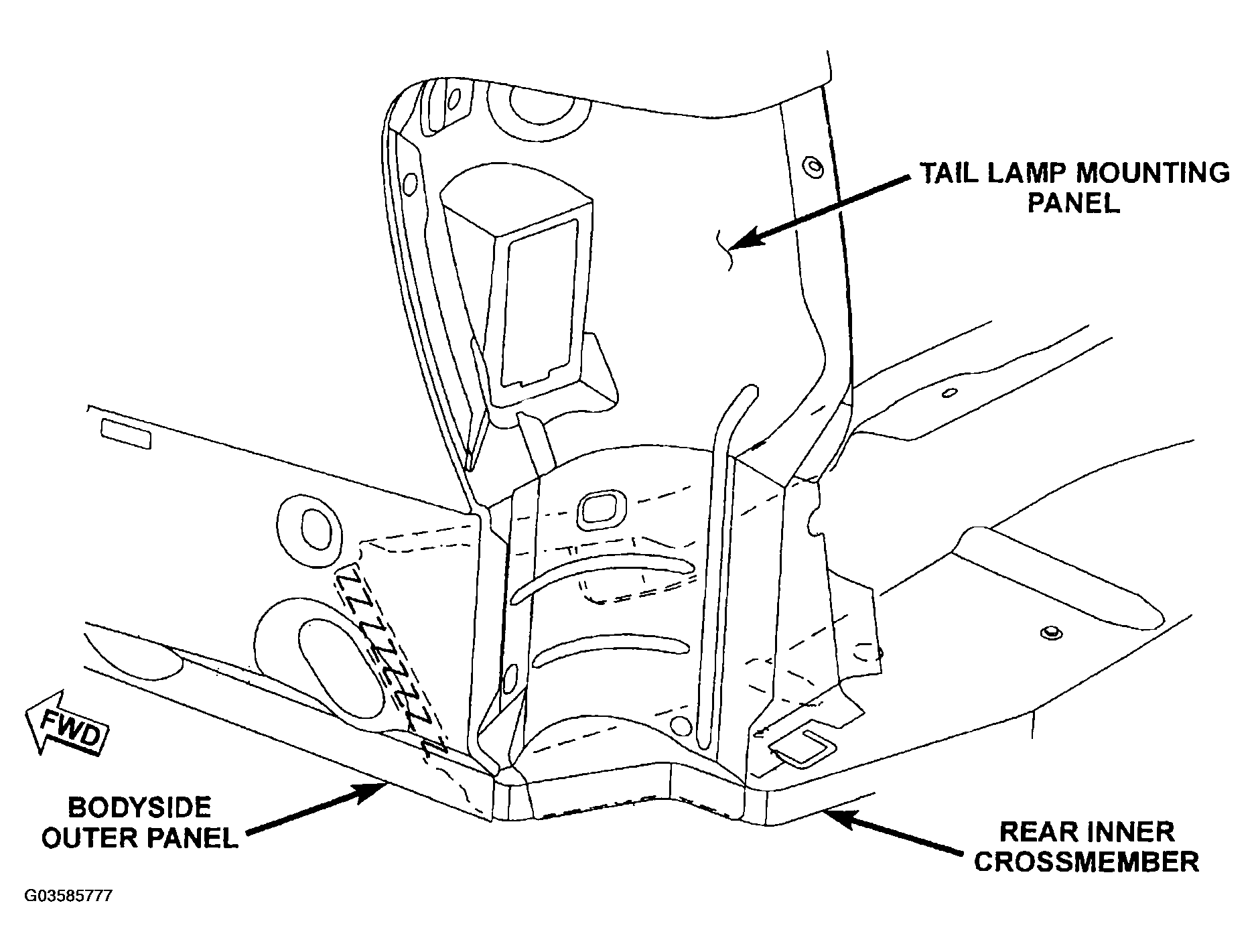

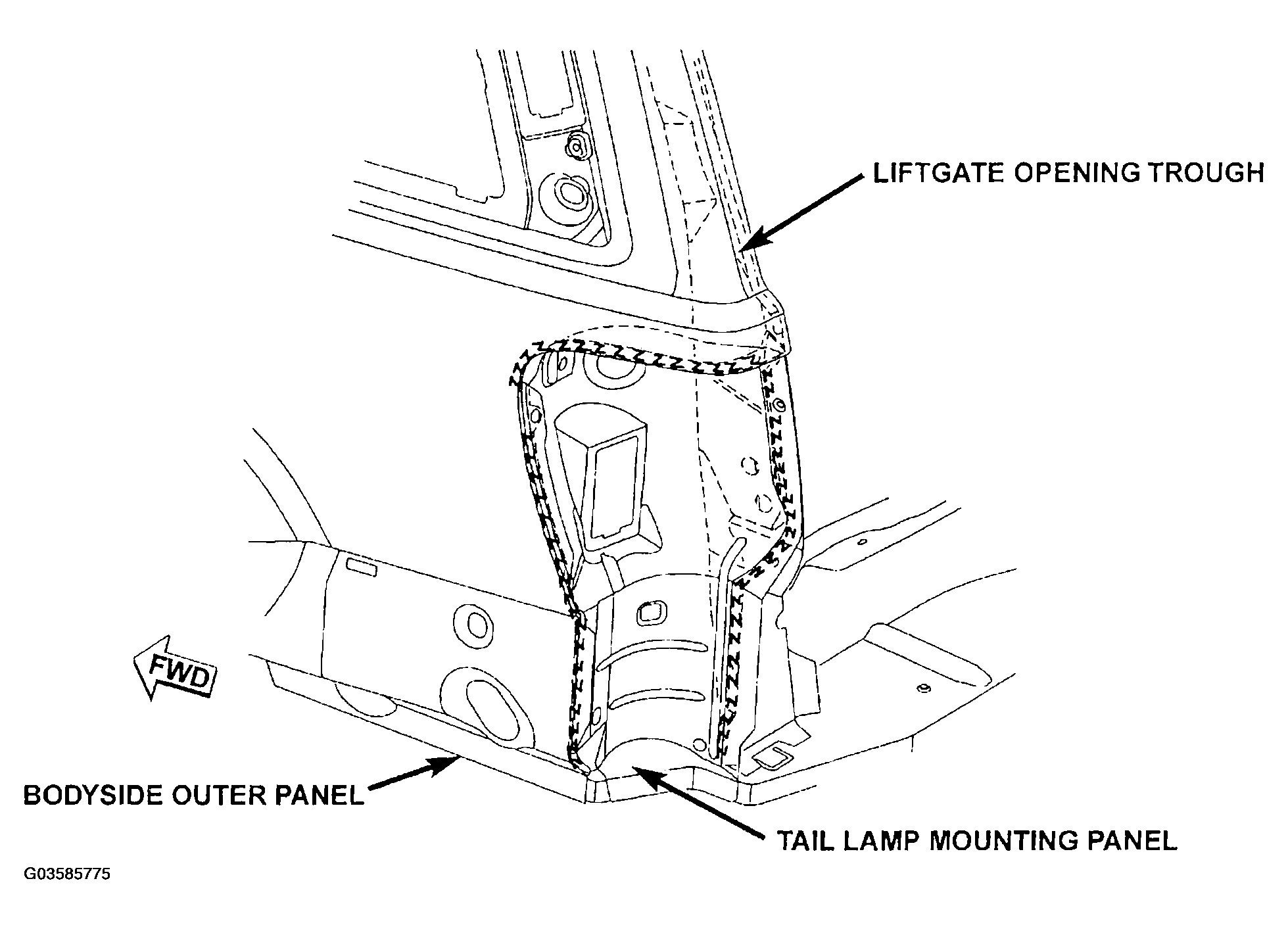

| TAILLAMP MOUNTING PANEL | Fig 17 |

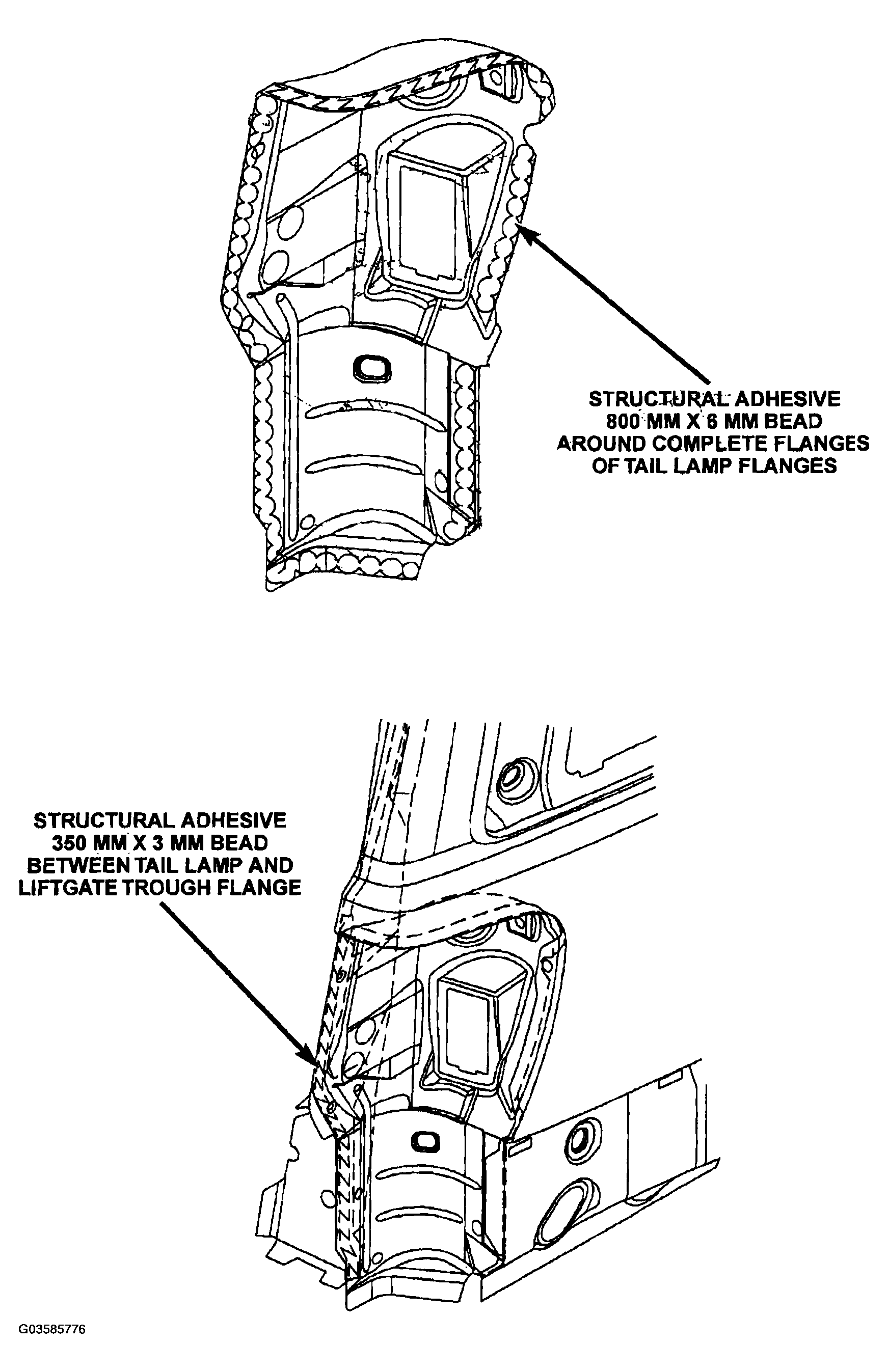

| TAILLAMP | Fig 18 |
| REAR INNER CROSSMEMBER | Fig 19 |

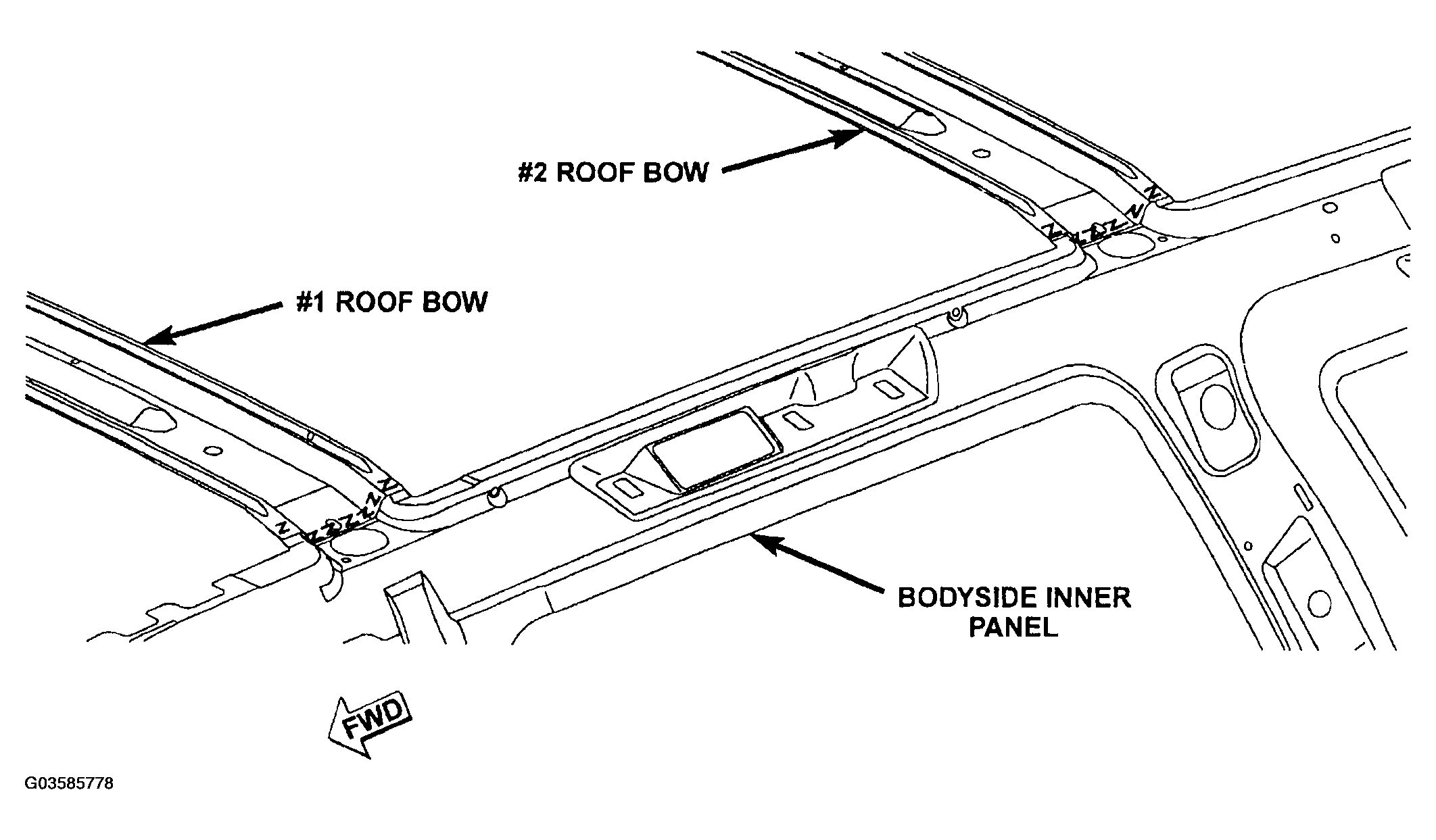

| ROOF BOWS | Fig 20 |

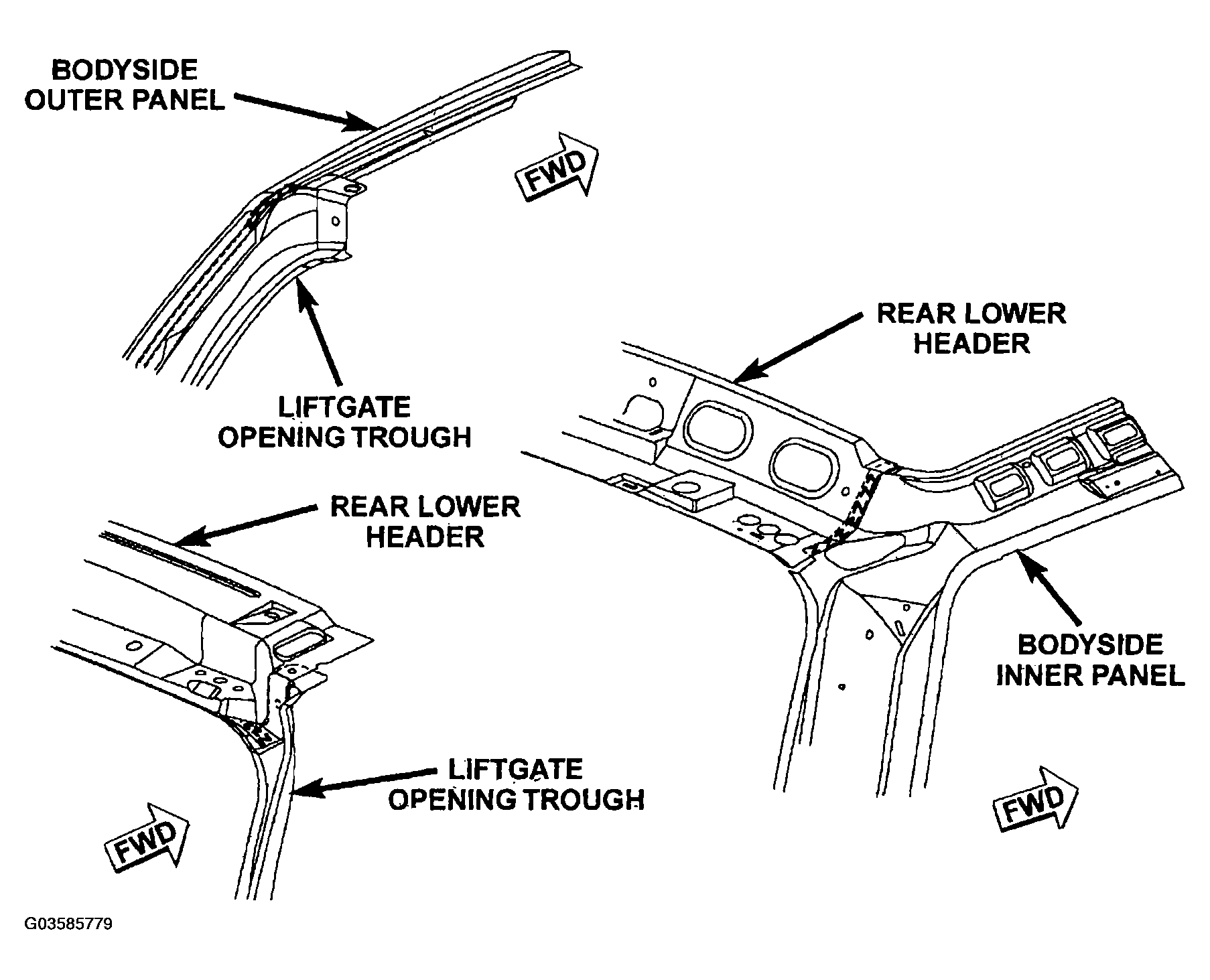

| REAR LOWER HEADER | Fig 21 |
