Control Diagram
WARNING: This page is about a different car, the 2011 Jaguar XKR, 2011 Jaguar XK, 2010 Jaguar XKR, and 2010 Jaguar XK. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
A
= Hardwired; D
= High speed controller area network (CAN) bus

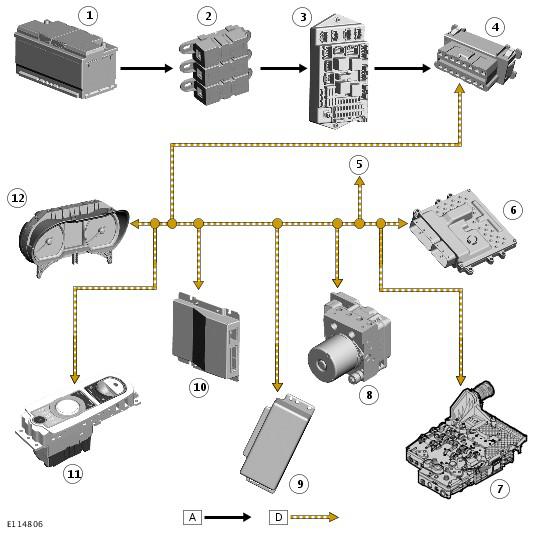

| Item Number | Description |
|---|---|
| 1 | Battery |
| 2 | 175 A megafuse |
| 3 | CJB (central junction box) fuse 17 |
| 4 | Diagnostic socket |
| 5 | High speed CAN connection to other systems |
| 6 | ECM |
| 7 | TCM |
| 8 | ABS module |
| 9 | DLM |
| 10 | ADCM |
| 11 | JaguarDrive selector module |
| 12 | Instrument cluster |
