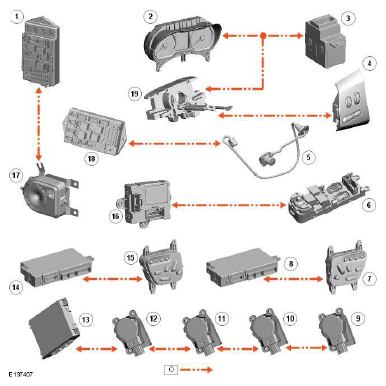

Control Diagram - Lin Bus
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2015 Jaguar XKR-S, 2015 Jaguar XKR, 2015 Jaguar XK, 2014 Jaguar XKR-S, and 2014 Jaguar XKR. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
O = LIN bus.
| ITEM | DESCRIPTION |
|---|---|
| 1 | CJB |
| 2 | Instrument cluster |
| 3 | Engine start control module |
| 4 | Steering wheel audio switch module |
| 5 | Parking aid camera |
| 6 | Driver door switch pack |
| 7 | Driver seat switch pack |
| 8 | Driver seat module |
| 9 | Face/Feet distribution stepper motor |
| 10 | LH temperature blend stepper motor |
| 11 | RH temperature blend stepper motor |
| 12 | Windshield distribution (defrost) stepper motor |
| 13 | ATC module |
| 14 | Passenger seat module |
| 15 | Passenger seat switch pack |
| 16 | Driver door module |
| 17 | Battery backed sounder |
| 18 | AJB |
| 19 | Clockspring |
