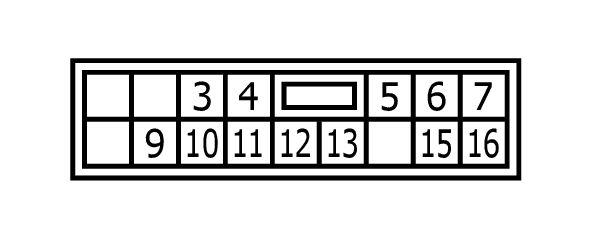

Power Window Main Switch Connector End View (D5)
Connector Types: NS16FW-CS
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 3 | G/R | ENCODER POWER SUPPLY |
| 4 | W | BATTERY POWER SUPPLY |
| 5 | G | FRONT DRIVER SIDE POWER WINDOW MOTOR DOWN SIGNAL |
| 6 | L | FRONT DRIVER SIDE POWER WINDOW MOTOR UP SIGNAL |
| 7 | B | GROUND |
| 9 | Y | RETAINED POWER SIGNAL |
| 10 | W/B | ENCODER GROUND |
| 11 | G/Y | ENCODER PULSE SIGNAL 1 |
| 12 | G/W | ENCODER PULSE SIGNAL 2 |
| 13 | V | POWER WINDOW SERIAL LINK |
| 15 | R | DOOR KEY CYLINDER SWITCH LOCK SIGNAL |
| 16 | W | DOOR KEY CYLINDER SWITCH UNLOCK SIGNAL |
