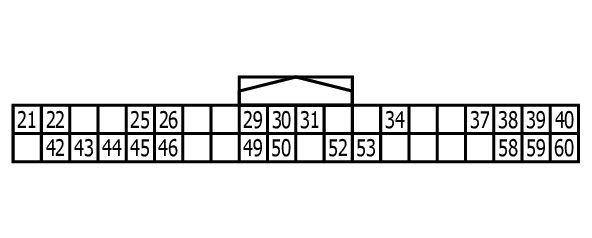

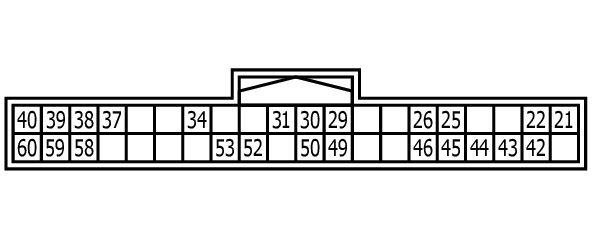

Av Control Unit Connector End View (M167)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 21 | W | MICROPHONE SIGNAL |
| 22 | Y/G | MICROPHONE VCC |
| 25 | W | SOUND SIGNAL RH (-) |
| 26 | R | SOUND SIGNAL LH (-) |
| 29 | P | SOUND SIGNAL (+) |
| 30 | SHIELD | SHIELD |
| 31 | W/B | DISK EJECT SIGNAL |
| 34 | B/Y | DISK EJECT GROUND |
| 37 | W | PARKING BRAKE SIGNAL |
| 38 | SB | AV COMMUNICATION SIGNAL (H) |
| 39 | SB | AV COMMUNICATION SIGNAL (H) |
| 40 | L | CAN-H |
| 42 | SHIELD | SHIELD |
| 43 | L/O | ILLUMINATION SIGNAL |
| 44 | SHIELD | SHIELD |
| 45 | B | SOUND SIGNAL RH (+) |
| 46 | G | SOUND SIGNAL LH (+) |
| 49 | L | SOUND SIGNAL (-) |
| 50 | P | MODE CHANGE SIGNAL |
| 52 | W | CAMERA IMAGE SIGNAL |
| 53 | SHIELD | SHIELD |
| 58 | LG | AV COMMUNICATION SIGNAL (L) |
| 59 | LG | AV COMMUNICATION SIGNAL (L) |
| 60 | P | CAN-L |
