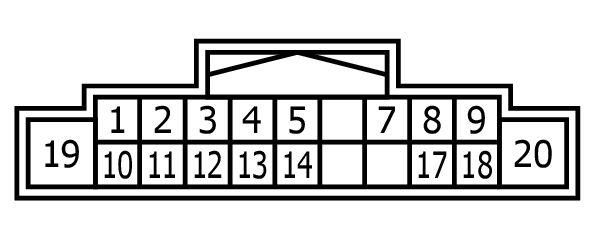

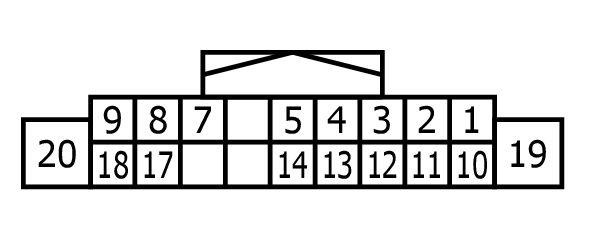

Av Control Unit Connector End View (M166)
Connector Types: TH18FW-CS2
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | W/B | BOSE AMP. ON SIGNAL |
| 2 | L | SOUND SIGNAL FRONT LH (+) [With 13 speakers] |
| 2 | L | SOUND SIGNAL LH (+) [With 17 speakers] |
| 3 | P | SOUND SIGNAL FRONT LH (-) [With 13 speakers] |
| 3 | P | SOUND SIGNAL LH (-) [With 17 speakers] |
| 4 | G | VOICE GUIDANCE SIGNAL (+) [With 17 speakers] |
| 4 | V | SOUND SIGNAL REAR LH (+) [With 13 speakers] |
| 5 | G | SOUND SIGNAL REAR LH (-) [With 13 speakers] |
| 5 | V | VOICE GUIDANCE SIGNAL (-) [With 17 speakers] |
| 7 | V | ACC POWER SUPPLY |
| 8 | R/Y | REVERSE SIGNAL |
| 9 | B | ILLUMINATION CONTROL SIGNAL |
| 10 | SHIELD | SHIELD |
| 11 | Y/L | SOUND SIGNAL FRONT RH (+) [With 13 speakers] |
| 11 | Y/L | SOUND SIGNAL RH (+) [With 17 speakers] |
| 12 | Y/G | SOUND SIGNAL FRONT RH (-) [With 13 speakers] |
| 12 | Y/G | SOUND SIGNAL RH (-) [With 17 speakers] |
| 13 | O | SOUND SIGNAL REAR RH (+) |
| 14 | W | SOUND SIGNAL REAR RH (-) |
| 17 | GR/L | IGNITION SIGNAL |
| 18 | BR | CAMERA SWITCH SIGNAL |
| 19 | Y/R | BATTERY POWER SUPPLY |
| 20 | B | GROUND |
