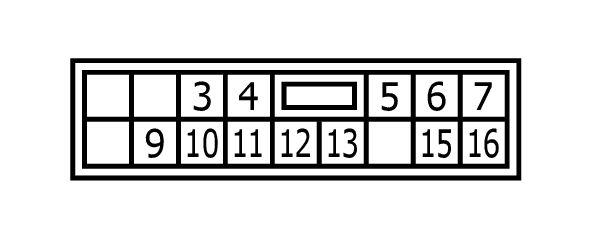

Power Window Main Switch Connector End View (D8)
Connector Types: NS16FW-CS
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 3 | V | ENCORDER POWER SUPPLY |
| 4 | Y | BATTERY POWER SUPPLY |
| 5 | G | FRONTPOWER WINDOW MOTOR (DRIVER SIDE) DOWN SIGNAL |
| 6 | L | FRONTPOWER WINDOW MOTOR (DRIVER SIDE) UP SIGNAL |
| 7 | B | GROUND |
| 9 | BR | IGNITION POWER SUPPLY |
| 10 | Y | ENCORDER GROUND |
| 11 | GR | ENCORDER PULSE SIGNAL 1 |
| 12 | BR | ENCORDER PULSE SIGNAL 2 |
| 13 | SB | POWER WINDOW SERIAL LINK |
| 15 | V | DOOR KEY CYLINDER SWITCH LOCK SIGNAL |
| 16 | Y | DOOR KEY CYLINDER SWITCH UNLOCK SIGNAL |
