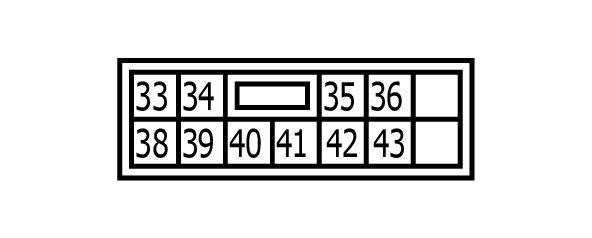

Driver Seat Control Unit Connector End View (B602)
Connector Types: NS12FW-CS
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 33 | R | BATTERY POWER SUPPLY |
| 34 | V | SLIDING MTR BACKWARD OUTPUT |
| 35 | Y | RECLINING MTR FORWARD OUTPUT |
| 36 | O | LIFTING MTR (FR) DOWN OUTPUT |
| 38 | P | SLIDING MTR FORWARD OUTPUT |
| 39 | W | RECLINING MTR BACKWARD OUTPUT |
| 40 | GY | LIFTING MTR (FR) UP OUTPUT |
| 41 | L | LIFTING MTR (RR) UP OUTPUT |
| 42 | G | LIFTING MTR (RR) DOWN OUTPUT |
| 43 | B | GROUND |
