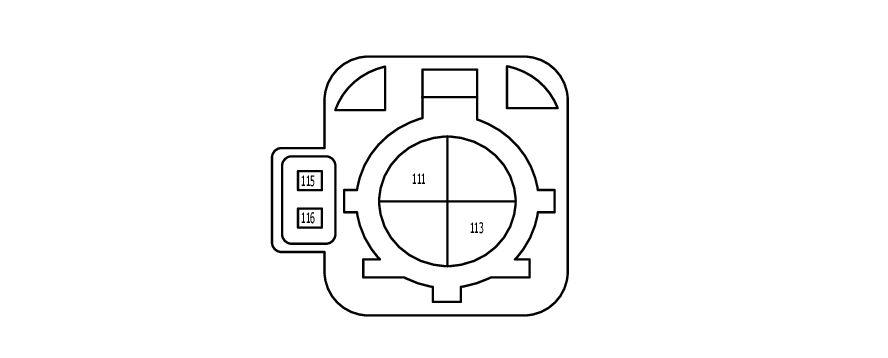

Av Control Unit Connector End View (M423)
Connector Types:
HSD_2
Courtesy of NISSAN NORTH AMERICA
Courtesy of NISSAN NORTH AMERICA
| Terminal No. |
Color of Wire |
Signal Name (Specification) |
| 111 |
- |
LVDS (-) |
| 113 |
- |
LVDS (+) |
| 115 |
- |
GROUND |
| 116 |
- |
12V POWER SUPPLY |
