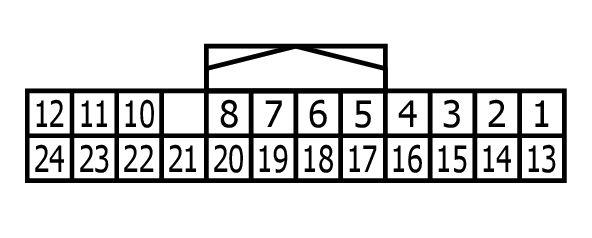

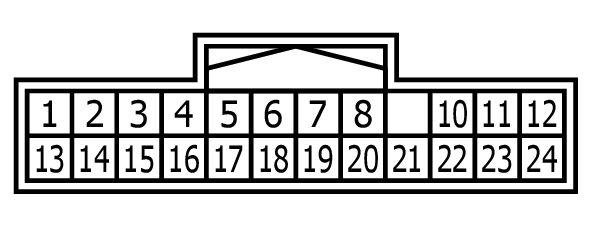

Automatic Drive Positioner Control Unit Connector End View (M43)
Connector Types: TH24FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | Y | TILT SW UP |
| 2 | LG | CHANGEOVER SW RH |
| 3 | G | MIRROR SW UP |
| 4 | Y | MIRROR SW LEFT |
| 5 | R | MIRROR SEN (RH) UP/DOWN |
| 6 | GR | MIRROR SEN (LH) UP/DOWN |
| 7 | GR | TELESCOPIC SW FORWARD |
| 8 | V | UART COMM (TX/RX) |
| 10 | W/B | MIRROR MTR (RH) UP OUTPUT |
| 11 | BR | MIRROR MTR (RH) LEFT OUTPUT |
| 12 | Y | MIRROR MTR (LH) DOWN/RIGHT OUTPUT |
| 13 | LG | TILT SW DOWN |
| 14 | W | CHANGEOVER SW LH |
| 15 | SB | MIRROR SW DOWN |
| 16 | L | MIRROR SW RIGHT |
| 17 | L | MIRROR SEN (RH) LEFT/RIGHT |
| 18 | B | MIRROR SEN (LH) LEFT/RIGHT |
| 19 | G | TELESCOPIC SW BACKWARD |
| 20 | Y | SENSOR GROUND |
| 21 | W | MIRROR SEN POWER SUPPLY |
| 22 | SB | MIRROR MTR (RH) DOWN/RIGHT OUTPUT |
| 23 | P | MIRROR MTR (LH) UP OUTPUT |
| 24 | W/B | MIRROR MTR (LH) LEFT OUTPUT |
