Exploded View

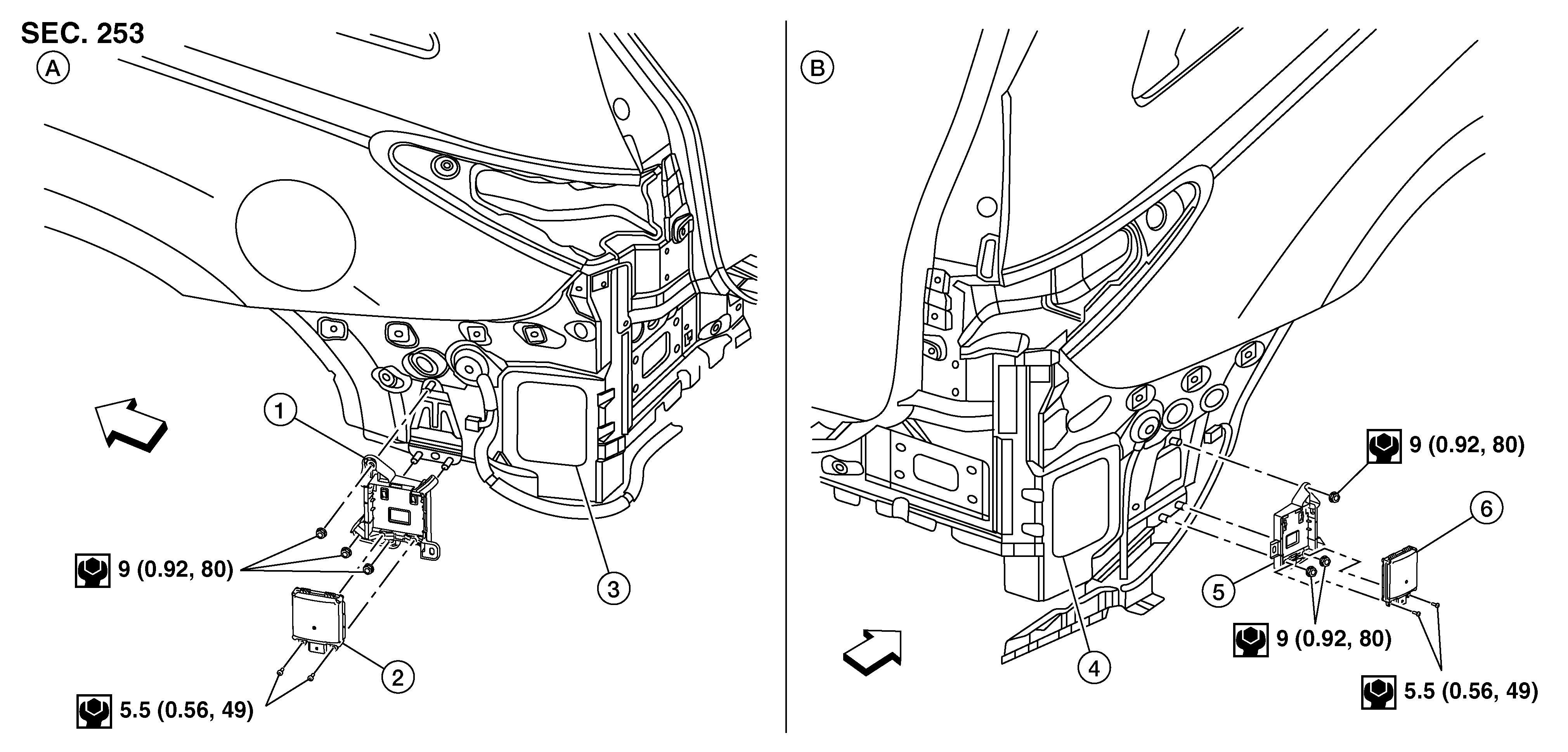

Fig 1: Side Radar Components With Torque Specifications
GNSALOIA0332Z-332Courtesy of NISSAN NORTH AMERICA, INC.

1.

Retaining inner bracket (LH)

2.

Side radar (LH)

3.

Body side (LH)

4.

Body side (RH)

5.

Retaining inner bracket (RH)

6.

Side radar (RH)

A.

LH side

B.

RH side

SYMBOL

Front
