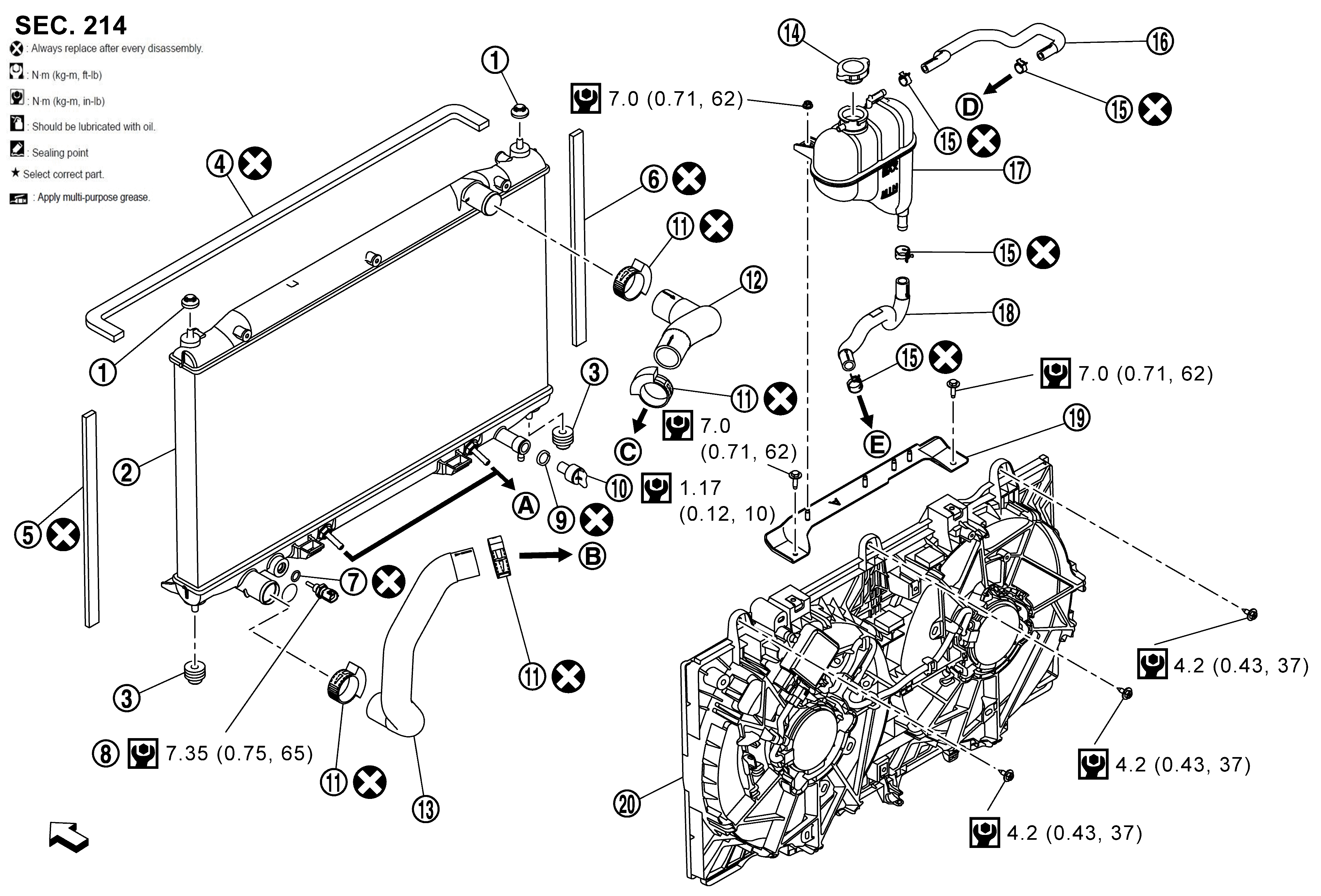

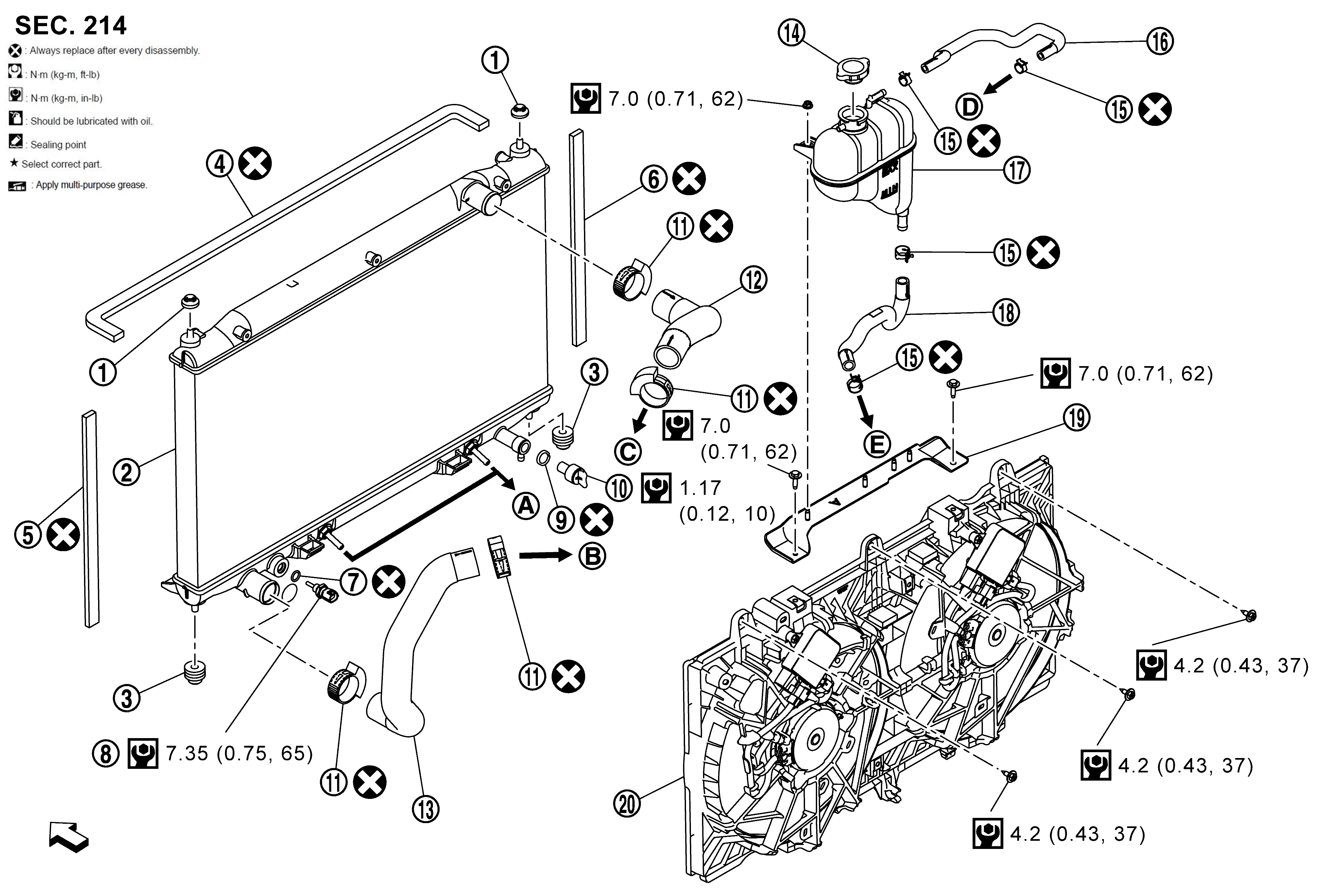

Exploded View
|
|
Mounting rubber (upper) |
|
Radiator |
|
Mounting rubber (lower) |
|
|
Seal |
|
Seal (LH) |
|
Seal (RH) |
|
|
O-ring |
|
Water temperature sensor |
|
O-ring |
|
|
Drain cock |
|
Clamp |
|
Radiator hose (Upper) |
|
|
Radiator hose (lower) |
|
Reservoir tank cap |
|
Clamp |
|
|
Reservoir tank hose |
|
Reservoir tank |
|
Reservoir tank hose |
|
|
Reservoir tank bracket |
|
Cooling fan assembly |
||
|
|
To transmission |
|
To water inlet |
|
To multi-way control valve |
|
|
To multi-way control valve |
|
To water inlet |
||
|
|
: Vehicle front |
||||
|
|
: N.m (kg-m, in-lb) |
||||
|
|
: Always replace after every disassembly. |
||||
|
|
Mounting rubber (upper) |
|
Radiator |
|
Mounting rubber (lower) |
|
|
Seal |
|
Seal (LH) |
|
Seal (RH) |
|
|
O-ring |
|
Water temperature sensor |
|
O-ring |
|
|
Drain cock |
|
Clamp |
|
Radiator hose (Upper) |
|
|
Radiator hose (lower) |
|
Reservoir tank cap |
|
Clamp |
|
|
Reservoir tank hose |
|
Reservoir tank |
|
Reservoir tank hose |
|
|
Reservoir tank bracket |
|
Cooling fan assembly |
||
|
|
To transmission |
|
To water inlet |
|
To multi-way control valve |
|
|
To multi-way control valve |
|
To water inlet |
||
|
|
: Vehicle front |
||||
|
|
: N.m (kg-m, in-lb) |
||||
|
|
: Always replace after every disassembly. |
||||
