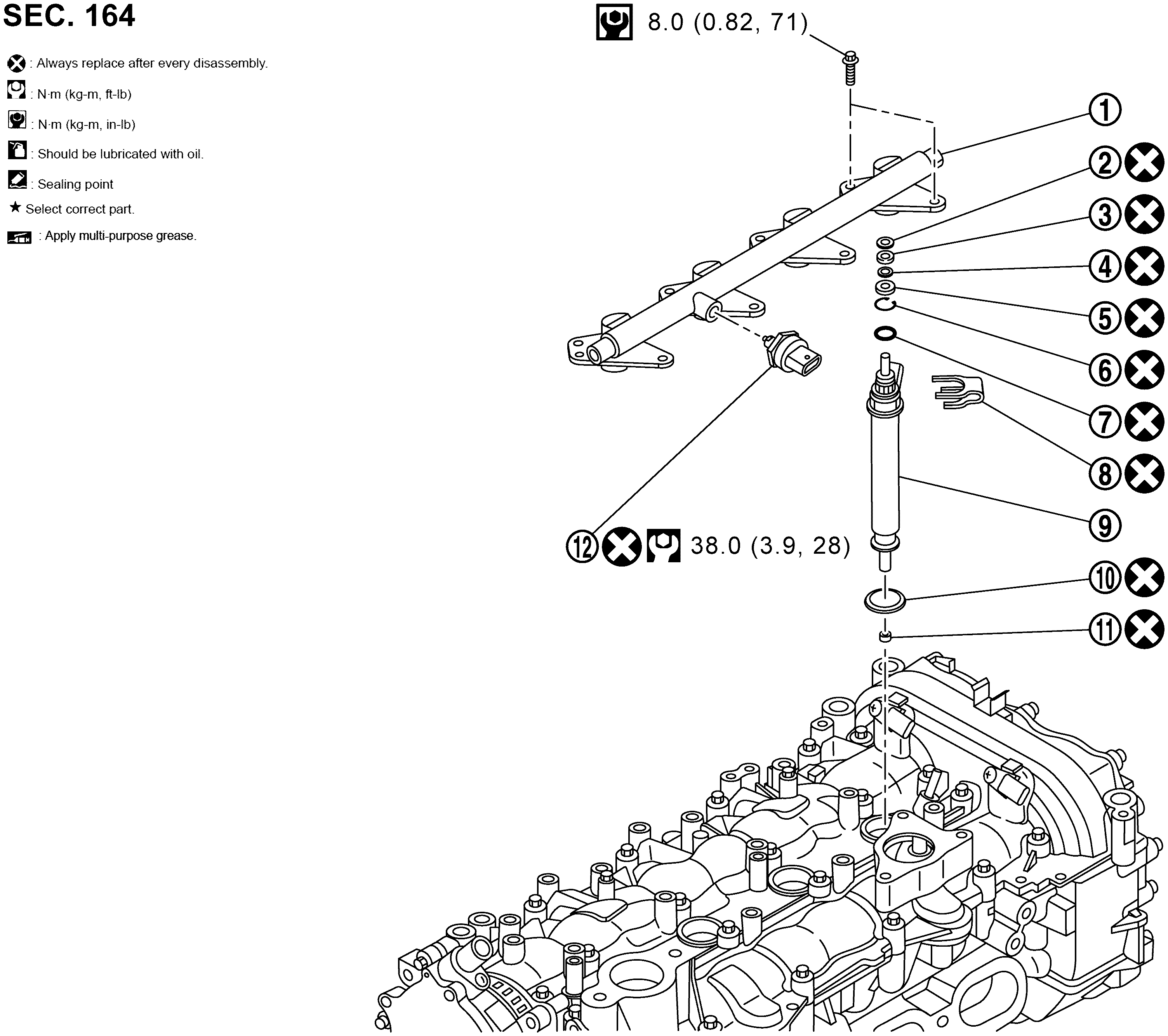

Exploded View
|
|
Fuel rail |
|
Plastic support ring (white) |
|
Seal ring |
|
|
Plastic support ring (slit) |
|
Metal support disk |
|
Snap ring |
|
|
Seal ring |
|
Fuel injector holder |
|
Fuel injector |
|
|
Fuel injector dust seal |
|
Seal ring |
|
Fuel pressure sensor |
|
|
: N.m (kg-m, ft-lb) |
||||
|
|
: N.m (kg-m, in-lb) |
||||
|
|
: Always replace after every disassembly. |
||||
CAUTION:
Never remove or disassemble parts unless instructed as shown in the figure.
