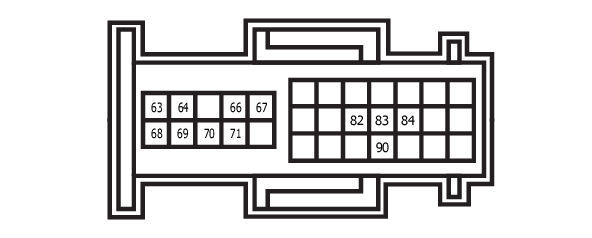

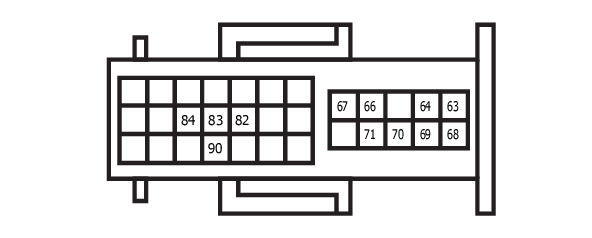

Driver Seat Control Unit Connector End View (M705)
Connector Types: A0085402181
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 63 | L | SLIDING MOTOR POWER SUPPLY (FORWARD) |
| 64 | GR | LIFTING MOTOR (REAR) POWER SUPPLY (DOWNWARD) |
| 66 | B | SEAT HEATER POWER SUPPLY |
| 67 | BR | SEAT HEATER GROUND |
| 68 | GR | LIFTING MOTOR (FRONT) POWER SUPPLY (DOWNWARD) |
| 69 | R | SLIDING MOTOR POWER SUPPLY (BACKWARD) |
| 70 | W | LIFTING MOTOR (FRONT) POWER SUPPLY (UPWARD) |
| 71 | V | LIFTING MOTOR (REAR) POWER SUPPLY (UPWARD) |
| 82 | Y | LIFTING SENSOR (FRONT) POWER SUPPLY |
| 83 | P | LIFTING SENSOR (REAR) POWER SUPPLY |
| 84 | O | SLIDING SENSOR POWER SUPPLY |
| 90 | BR | SENSOR GROUND |
