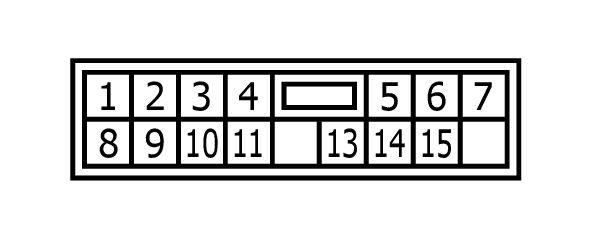

Power Window Main Switch Connector End View (D8)
Connector Types: NS16FW-CS
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | W | REAR POWER WINDOW MOTOR LH UP SIGNAL |
| 2 | BR | ENCODER GROUND |
| 3 | GR | REAR POWER WINDOW MOTOR LH DOWN SIGNAL |
| 4 | V | DOOR KEY CYLINDER SWITCH LH LOCK SIGNAL |
| 5 | O | REAR POWER WINDOW MOTOR RH DOWN SIGNAL |
| 6 | Y | DOOR KEY CYLINDER SWITCH LH UNLOCK SIGNAL |
| 7 | BR | REAR POWER WINDOW MOTOR RH UP SIGNAL |
| 8 | L | FRONT POWER WINDOW MOTOR (DRIVER SIDE) UP SIGNAL |
| 9 | O | ENCODER PULSE 2 |
| 10 | Y | RETAINED POWER SIGNAL |
| 11 | G | FRONT POWER WINDOW MOTOR (DRIVER SIDE) DOWN SIGNAL |
| 13 | P | ENCODER PULSE 1 |
| 14 | V | POWER WINDOW SERIAL LINK |
| 15 | B | ENCODER POWER SUPPLY |
