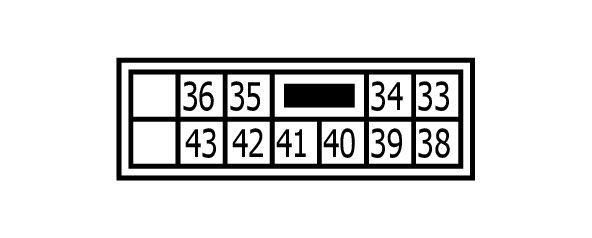

Driver Seat Control Unit Connector End View (B452)
Connector Types: NS12HW
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 33 | - | BAT (PTC) |
| 34 | - | SLIDE MOTOR (BACKWARD) |
| 35 | - | RECLINER MOTOR (FORWARD) |
| 36 | - | FRONT LIFTER MOTOR (DOWNWARD) |
| 38 | - | SLIDE MOTOR (FORWARD) |
| 39 | - | RECLINER MOTOR (BACKWARD) |
| 40 | - | FRONT LIFTER MOTOR (UPWARD) |
| 41 | - | REAR LIFTER MOTOR (UPWARD) |
| 42 | - | REAR LIFTER MOTOR (DOWNWARD) |
| 43 | - | GND |
