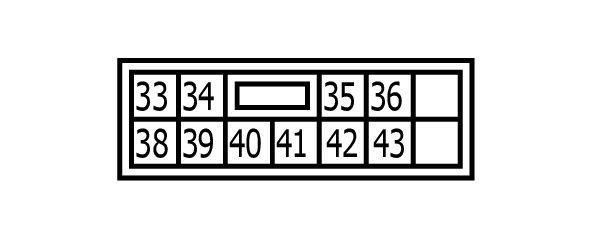

Driver Seat Control Unit Connector End View (B452)
Connector Types: NS12FW-CS
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 33 | R | BAT |
| 34 | B | SLIDE MOTOR (BACKWARD) |
| 35 | G | RECLINER MOTOR (FORWARD) |
| 36 | L | FRONT LIFTER MOTOR (DOWNWARD) |
| 38 | GR | SLIDE MOTOR (FORWARD) |
| 39 | Y | RECLINER MOTOR (BACKWARD) |
| 40 | W | FRONT LIFTER MOTOR (UPWARD) |
| 41 | V | REAR LIFTER MOTOR (UPWARD) |
| 42 | P/B | REAR LIFTER MOTOR (DOWNWARD) |
| 43 | LG | GND |
