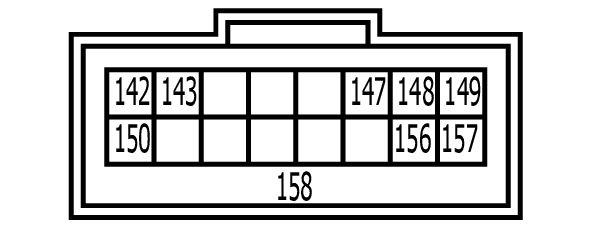

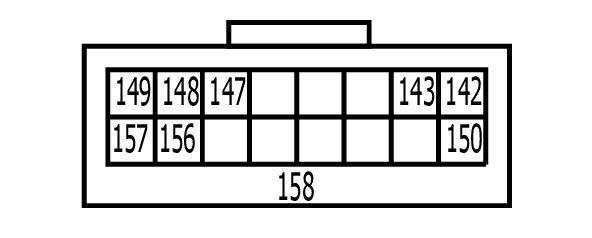

Av Control Unit Connector End View (M214)
Connector Types:
HAA16FGY
Courtesy of NISSAN NORTH AMERICA
Courtesy of NISSAN NORTH AMERICA
| Terminal No. |
Color of Wire |
Signal Name (Specification) |
| 142 |
SB |
U-VOICE SIGNAL |
| 143 |
GR |
VOICE GND |
| 147 |
R |
MANUFACTURE SPECIFIC SIGNAL |
| 148 |
L |
USB V BUS SIGNAL |
| 149 |
Y |
USB D- SIGNAL |
| 150 |
O |
D-VOICE SIGNAL |
| 156 |
B |
USB GND |
| 157 |
LG |
USB D+SIGNAL |
| 158 |
SHIELD |
SHIELD |
