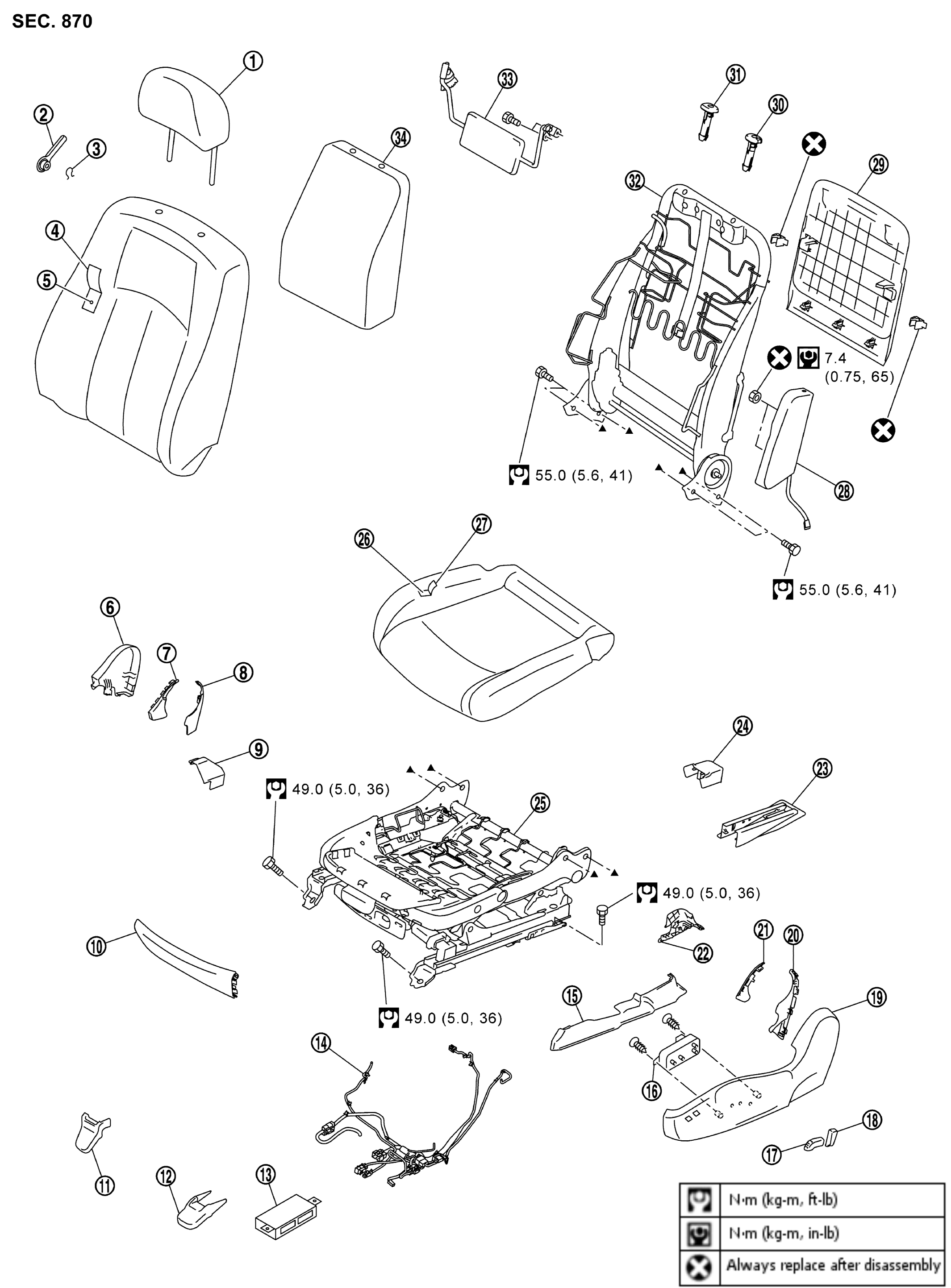

| 1. |
Headrest |
2. |
Lumbar support lever knob |
3. |
Snap ring |
| 4. |
Seatback trim |
5. |
Seatback pad |
6. |
Seat cushion inner finisher |
| 7. |
Reclining device inner cover (front) |
8. |
Reclining device inner cover (rear) |
9. |
Seat slide inner finisher |
| 10. |
Seat cushion front finisher |
11. |
Front inner slide cover |
12. |
Front outer slide cover |
| 13. |
Seat control unit |
14. |
Seat harness |
15. |
Seat slide outer finisher (outside) |
| 16. |
Seat control switch |
17. |
Seat slide and lifter switch knob |
18. |
Seat reclining switch knob |
| 19. |
Seat cushion outer finisher |
20. |
Reclining device outer cover (rear) |
21. |
Reclining device outer cover (front) |
| 22. |
Seat slide outer finisher (inside) |
23. |
Rear outer slide cover |
24. |
Rear inner slide cover |
| 25. |
Seat cushion frame |
26. |
Seat cushion pad |
27. |
Seat cushion trim |
| 28. |
Side air bag module |
29. |
Seatback board |
30. |
Headrest holder (locked) |
| 31. |
Headrest holder (free) |
32. |
Seatback frame |
33. |
Lumbar support unit |
| 34. |
Seatback silencer |
|
|
|
|
| |
: Always replace after every disassembly. |
| |
: N•m (kg - m, ft - lb) |
| |
: N•m (kg - m, in - lb) |
| : Indicates that the part is connected at points with same symbol in actual vehicle. |
