Heated Steering Wheel Switch

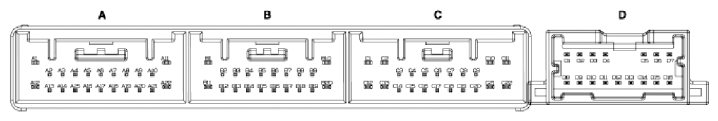

G13053181Courtesy of HYUNDAI MOTOR AMERICA
Pin Function
C22 Ignition 2 _ Heated handle power
C11 Heated handle
A21 NTC (-)
B15 NTC (+)
D10 Heated handle IND.

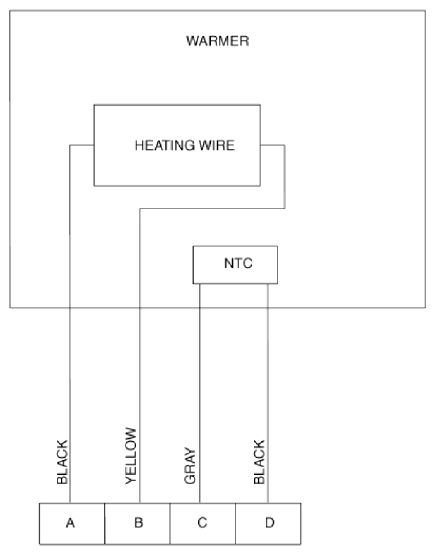

G13053182Courtesy of HYUNDAI MOTOR AMERICA
