[With EPB]

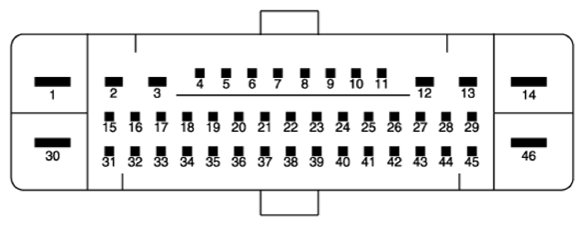

G12644538Courtesy of HYUNDAI MOTOR AMERICA
Pin No Description Current
max min
1 Voltage supply for pump motor 39A 10A
2 RR EPB motor power 30A -
3 RR EPB motor ground 30A -
4 - - -
5 Local CAN High 30mA 20mA
6 Electric parking brake signal 1 20mA -
7 Electric parking brake signal 2 20mA -
8 Electric parking brake signal 3 20mA -
9 Electric parking brake signal 4 20mA -
10 - - -
11 - - -
12 RL EPB motor ground 30A -
13 RL EPB motor power 30A -
14 Ground for solenoid valves and ECU 30A 10A
15 - - -
16 - - -
17 FR Wheel speed sensor signal 16.8mA 5.9mA
18 - - -
19 ESC OFF switch signal 10mA 5mA
20 Local CAN Low 30mA 20mA
21 Clutch stroke sensor signal - -
22 - - -
23 N' Signal 200mA 100mA
24 - - -
25 FR Wheel speed sensor power 16.8mA 5.9mA
26 RR Wheel speed sensor power 16.8mA 5.9mA
27 RL Wheel speed sensor signal 16.8mA 5.9mA
28 - - -
29 FL Wheel speed sensor signal 16.8mA 5.9mA
30 Voltage supply for solenoid valves 30A 10A
31 - - -
32 Wheel speed sensor output Open drain -
33 - - -
34 Auto holding ON/OFF switch signal 10mA 5mA
35 Brake light switch 10mA 5mA
36 RR Wheel speed sensor signal 16.8mA 5.9mA
37 IGN 1 5A 1A
38 RL Wheel speed sensor power 16.8mA 5.9mA
39 FL Wheel speed sensor power 16.8mA 5.9mA
40 - - -
41 - - -
42 - - -
43 - - -
44 C-CAN High 30mA 20mA
45 C-CAN Low 30mA 20mA
46 Voltage supply for pump motor 40A 10A
