Engine Control System Diagnosis (3 Of 3)
>>
DTC P0480: Fan 1 Control Circuit
>>
General Information
>>
Diagnostic Circuit Diagram
Diagnostic Circuit Diagram

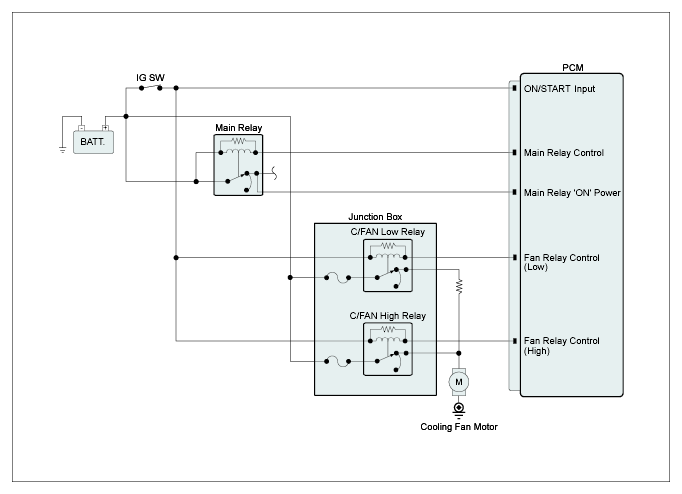

Fig 1: Cooling Fan Motor - Circuit Diagram
Courtesy of HYUNDAI MOTOR AMERICA

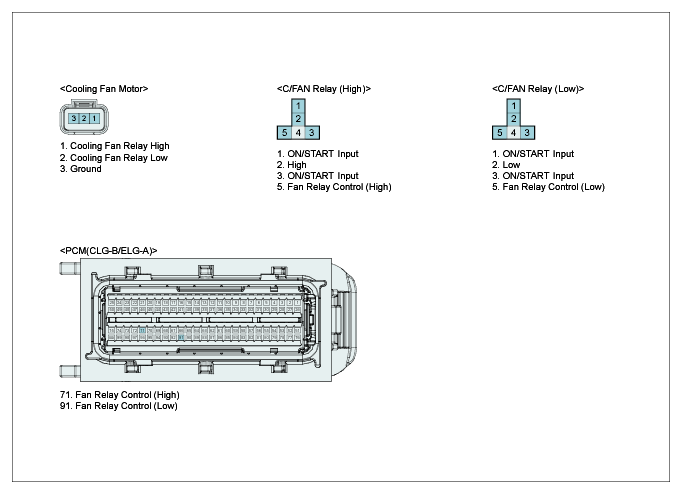

Fig 2: Cooling Fan Motor Terminals
Courtesy of HYUNDAI MOTOR AMERICA
