Under-hood Fuse/Relay Box
WARNING: This page is about a different car, the 2008 Honda Pilot, 2007 Honda Pilot, and 2006 Honda Pilot. However, it is still accessible from the selected car via links, so may be relevant.

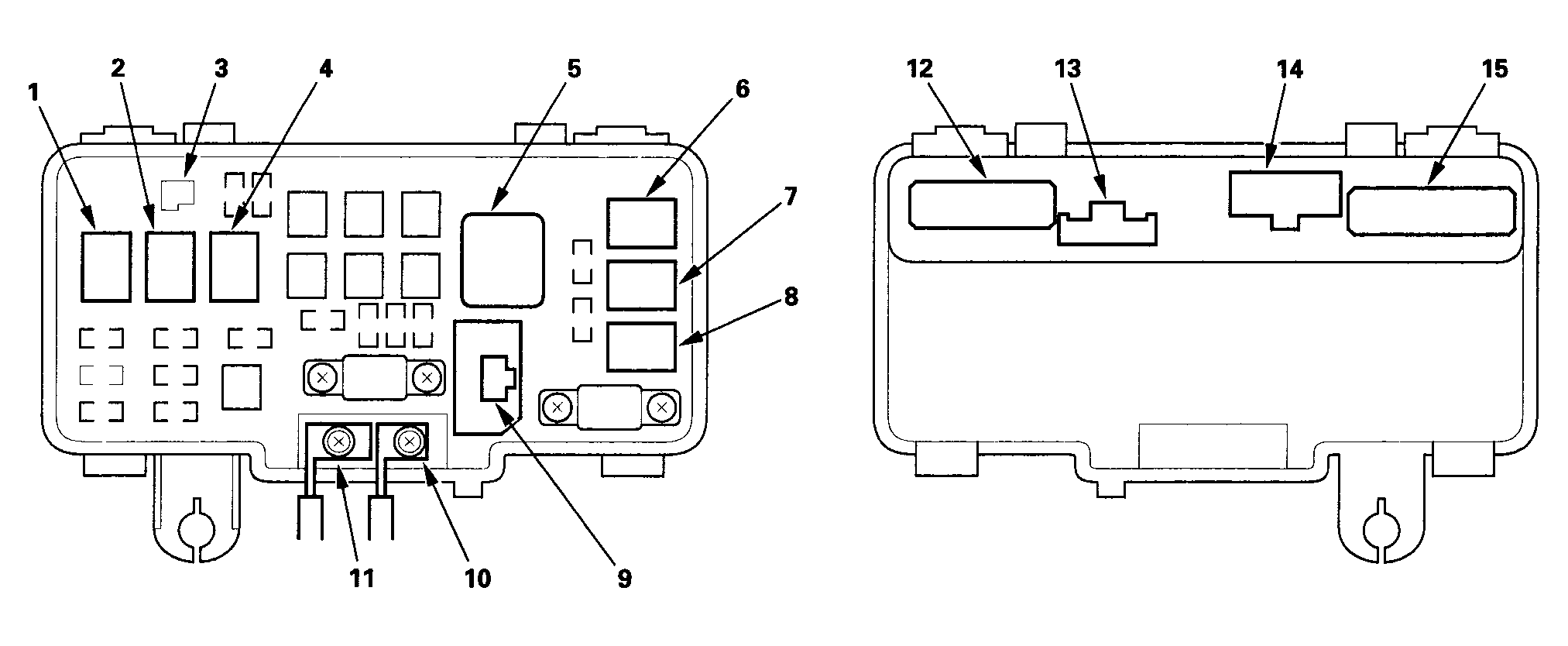

CONNECTOR TO FUSE/RELAY BOX INDEX
| Socket | Ref | Terminal | Connects to |
|---|---|---|---|
| A | 15 | 18 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| A/C compressor clutch relay | 8 | 4 | |
| A/C condenser fan relay | 6 | 4 | |
| B | 14 | 7 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| C | 13 | 3 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| D | 12 | 16 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| Diode | 3 | - | Not used |
| ELD unit | 9 | 3 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| Front blower motor relay | 5 | 4 | |
| Horn relay | 4 | 4 | |
| Headlight relay 1 | 1 | 4 | |
| Headlight relay 2 | 2 | 4 | |
| Radiator fan relay | 7 | 4 | |
| T1 | 11 | Starter cable (see CONNECTOR TO HARNESS INDEX ) | |
| T101 | 10 | Alternator cable |
