Driver's Under-Dash Fuse/Relay Box
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2015 Honda Crosstour, 2014 Honda Crosstour, 2013 Honda Crosstour, 2012 Honda Crosstour, and 2011 Honda Accord Crosstour. However, it is still accessible from the selected car via links, so may be relevant.

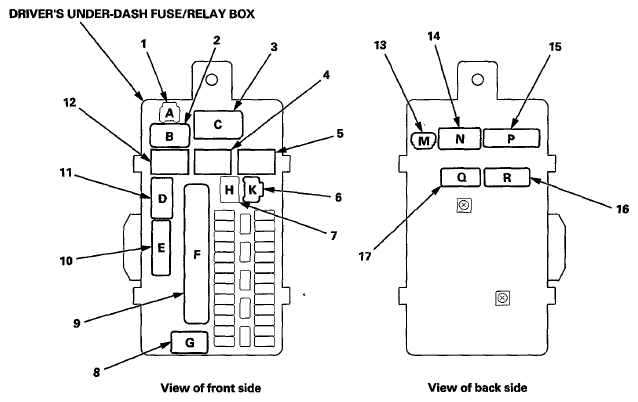

DRIVER'S UNDER-DASH FUSE/RELAY BOX REFERENCE
| Socket | Ref | Terminals | Connects to |
|---|---|---|---|
| A | 1 | - | Not used |
| B | 2 | 2 | Dashboard wire harness (view of driver's side) (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) (BC) ) |
| C | 3 | 5 | Dashboard wire harness (view of driver's side) (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) (BC) ) |
| D | 11 | 16 | Left side wire harness:
|
| E | 10 | 20 | Left side wire harness:
|
| F | 9 | 33 | Left engine compartment wire harness (dash branch) (see LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) (BD) ) |
| Front accessory power socket relay | 4 | 4 | - |
| G | 8 | 13 | Left engine compartment wire harness (dash branch) (see LEFT ENGINE COMPARTMENT WIRE HARNESS (DASH BRANCH) (BD) ) |
| H (optional connector) | 7 | 12 | Not used |
| K (multiplex control inspection connector) | 6 | 3 | - |
| M | 13 | 4 | Dashboard wire harness (view of driver's side) (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) (BC) ) |
| N | 14 | 16 | Dashboard wire harness (view of driver's side) (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) (BC) ) |
| P | 15 | 20 | Dashboard wire harness (view of driver's side) (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) (BC) ) |
| PGM-FI main relay 2 | 12 | 4 | |
| Q | 17 | 20 | Dashboard wire harness (view of driver's side) (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) (BC) ) |
| R | 16 | 24 | Dashboard wire harness (view of driver's side) (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) (BC) ) |
| Starter cut relay | 5 | 4 | - |
