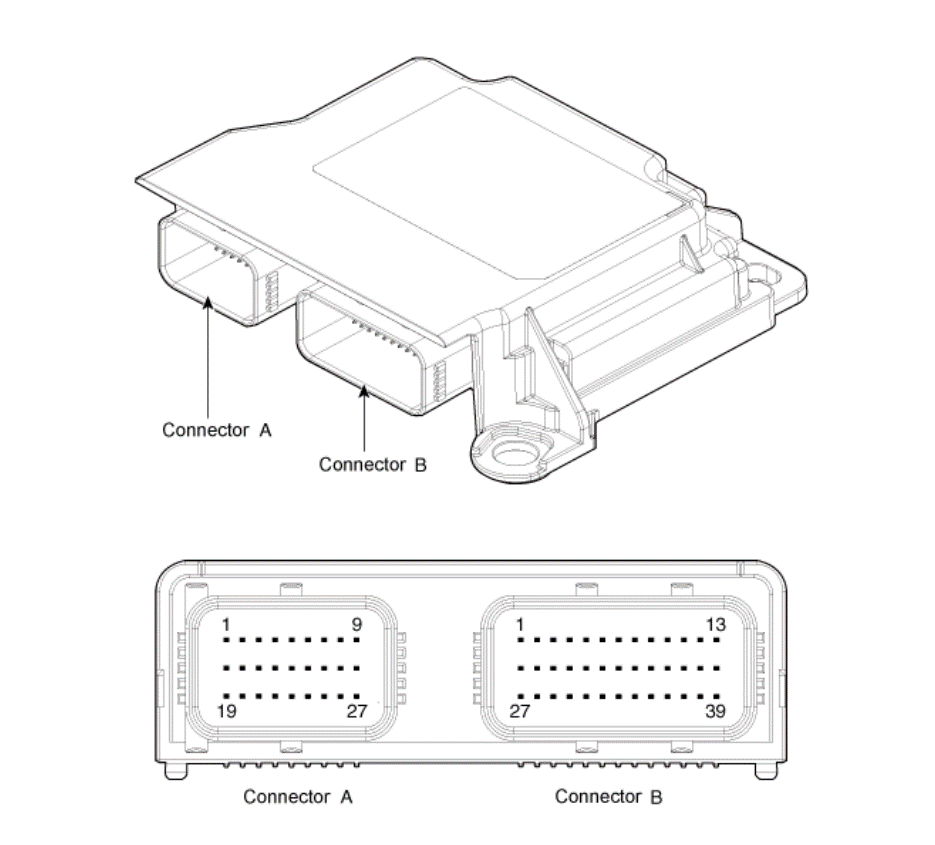

| 1 |
IGN 1 |
Ground |
| 2 |
Driver front impact sensor (High) |
Driver seat belt pretensioner (High) |
| 3 |
Driver front impact sensor (Low) |
Driver seat belt pretensioner (Low) |
| 4 |
Driver airbag #1 (High) |
- |
| 5 |
Driver airbag #1 (Low) |
- |
| 6 |
Passenger airbag #1 (High) |
Driver side airbag (High) |
| 7 |
Passenger airbag #1 (Low) |
Driver side airbag (Low) |
| 8 |
- |
Passenger side airbag (Low) |
| 9 |
- |
Passenger side airbag (High) |
| 10 |
Crash output |
Front drive side impact sensor (High) |
| 11 |
Passenger front impact sensor (High) |
Front drive side impact sensor (Low) |
| 12 |
Passenger front |
Front passenger side impact sensor (Low) |
| 13 |
Driver airbag #2 (High) |
Front passenger side impact sensor (High) |
| 14 |
Driver airbag #2 (Low) |
- |
| 15 |
Passenger airbag #2 (High) |
Passenger seat belt pretensioner (High) |
| 16 |
Passenger airbag #2 (Low) |
Passenger seat belt pretensioner (Low) |
| 17 |
P-CAN (High) |
- |
| 18 |
P-CAN (Low) |
- |
| 19 |
- |
Driver curtain airbag (High) |
| 20 |
Overhead console lamp |
Driver curtain airbag (Low) |
| 21 |
- |
Passenger curtain airbag (Low) |
| 22 |
Knee airbag (High) |
Passenger curtain airbag (High) |
| 23 |
Knee airbag (Low) |
Driver side airbag (High) |
| 24 |
- |
Driver side airbag (Low) |
| 25 |
- |
Passenger side airbag (High) |
| 26 |
C-CAN (Low) |
Passenger side airbag (Low) |
| 27 |
C-CAN (High) |
- |
| 28 |
- |
Rear Driver side airbag (High) |
| 29 |
- |
Rear Driver side airbag (Low) |
| 30 |
|
Rear Passenger side airbag (Low) |
| 31 |
- |
Rear Passengers side airbag (High) |
| 32 |
- |
- |
| 33 |
- |
- |
| 34 |
- |
- |
| 35 |
- |
- |
| 36 |
- |
Rear drive side impact sensor (High) |
| 37 |
- |
Rear drive side impact sensor (Low) |
| 38 |
- |
Rear passenger side impact sensor (Low) |
| 39 |
- |
Rear passenger side impact sensor (High) |
