| 1 |
- |
Mic2 (+) |
| 2 |
- |
Mic1 (+) |
| 3 |
Navigation voice (+) |
Mic1 shield |
| 4 |
External amplifier SPDIF (+) |
SVM Detect |
| 5 |
Reset |
- |
| 6 |
Camera Power |
Illumination (+) |
| 7 |
- |
- |
| 8 |
SVM switch |
L-CAN (High) |
| 9 |
- |
- |
| 10 |
- |
Battery (+) |
| 11 |
ICU wake up |
Battery (+) |
| 12 |
- |
Ground |
| 13 |
- |
Ground |
| 14 |
- |
Mic2 (-) |
| 15 |
- |
Mic1 (-) |
| 16 |
- |
Mic2 shield |
| 17 |
AMP navigation voice (-) |
- |
| 18 |
External amplifier SPDIF (Low) |
- |
| 19 |
External amplifier SPDIF (Ground) |
Illumination (-) |
| 20 |
Camera Power GND |
- |
| 21 |
- |
L-CAN (Low) |
| 22 |
- |
ACC |
| 23 |
Airbag |
Keyboard Power |
| 24 |
- |
Front monitor power |
| 25 |
MTS key |
Reverse |
| 26 |
MTS key ground |
- |
| 27 |
AMP mic voice (+) |
- |
| 28 |
AMP mic voice (-) |
- |
| 29 |
- |
- |
| 30 |
- |
- |
| 31 |
- |
- |
| 32 |
- |
- |
| 33 |
- |
IGN 1 |
| 34 |
- |
Keyboard power ground |
| 35 |
- |
Front monitor ground |
| 36 |
- |
- |
| 37 |
|
| 38 |

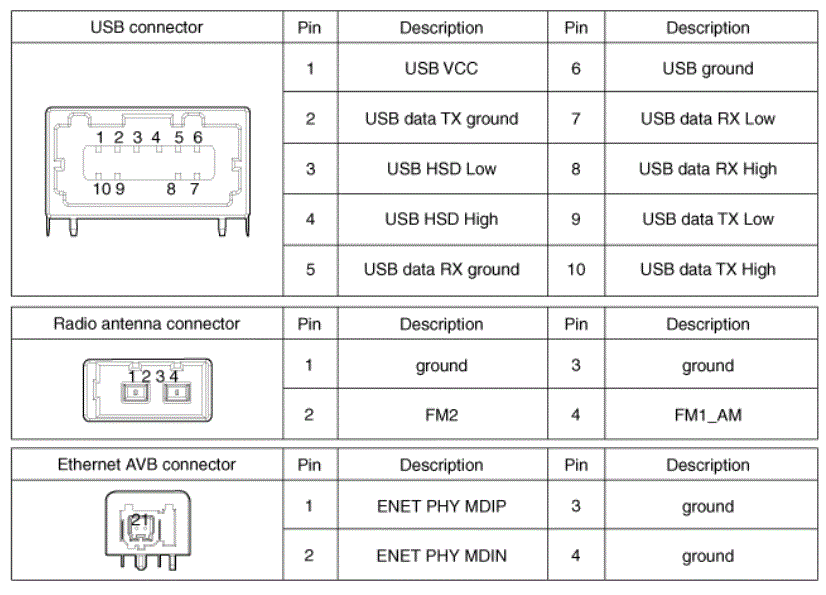

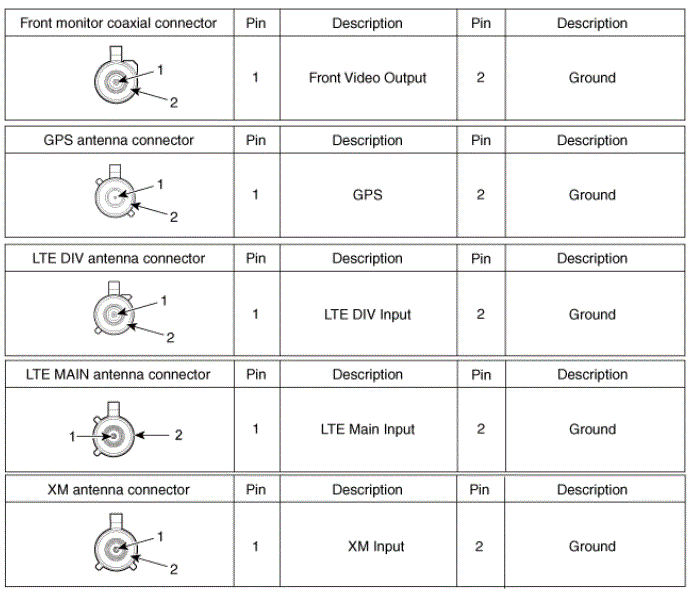

Vehicle speed |
