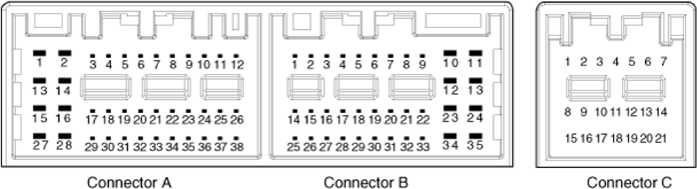

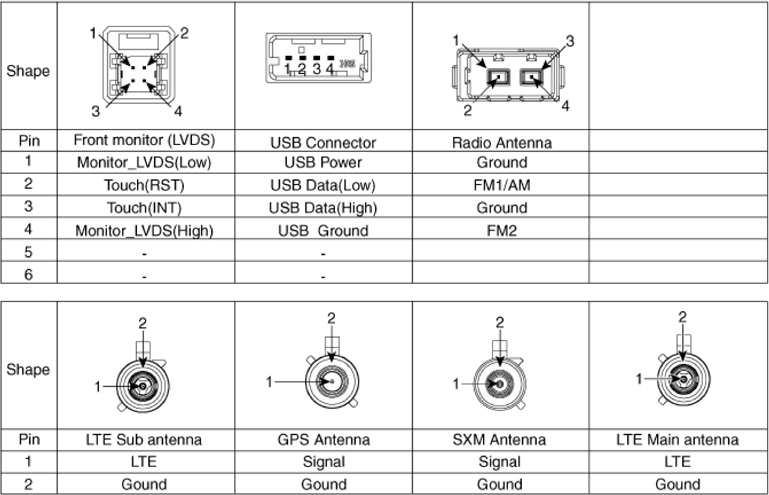

Connector Pin Information
| No | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | MIC (+) | P-CAN (High)_MTS |
| 3 | AMP navigation voice (+) | - | - |
| 4 | AMP SPDIF(High) | - | - |
| 5 | - | Antenna B(+) | - |
| 6 | Camera power | Illumination (+) | - |
| 7 | SVM Video_Y | MM_CAN(High) | - |
| 8 | SVM Video_C | Monitor board Enable | - |
| 9 | - | - | P-CAN (Low)_MTS |
| 10 | AUX Audio_R | Battery(+) | - |
| 11 | AUX DETECT | Battery(+) | - |
| 12 | - | GND | - |
| 13 | - | GND | - |
| 14 | - | MIC_GND | - |
| 15 | - | MIC (-) | - |
| 16 | - | SVM DETECT | MTS_Key |
| 17 | AMP navigation voice (-) | - | AMP navigation voice (+) |
| 18 | Glass antenna power(+) | - | - |
| 19 | AMP SPDIF(Low) | Illumination (-) | - |
| 20 | Camera power_GND | MM_CAN(Low) | - |
| 21 | SVM Video_Y_GND | Monitor display_Mute | - |
| 22 | SVM Audio_C_GND | ACC | |
| 23 | - | - | |
| 24 | AUX Audio_L | Monitor power | |
| 25 | AUX Audio_GND | - | |
| 26 | MTS_Key_GND | - | |
| 27 | - | - | |
| 28 | - | - | |
| 29 | - | - | |
| 30 | - | - | |
| 31 | - | - | |
| 32 | AVN DETECT | - | |
| 33 | SVM Video_Y_Shield | IGN 1 | |
| 34 | SVM Video_C_Shield | - | |
| 35 | - | Monitor GND | |
| 36 | - | ||
| 37 | - | ||
| 38 | Vehicle speed |
