SRSCM Connector Terminal
WARNING: This page is about a different car, the 2017 Kia K900. However, it is still accessible from the selected car via links, so may be relevant.

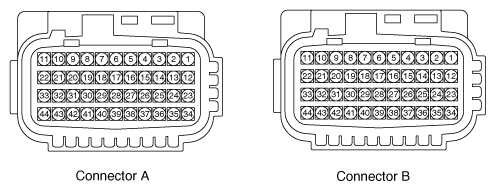

| Pin | Function (Connector A) | Pin | Function (Connector B) |
|---|---|---|---|
| 1 | - | 1 | Passenger rear side airbag Low |
| 2 | - | 2 | Driver rear side airbag Low |
| 3 | Passenger Airbag Active Vent Low | 3 | Anchor Pretensioner Front Driver Low |
| 4 | (1st stage) Driver airbag Low | 4 | Anchor Pretensioner Front Passenger Low |
| 5 | (1st stage) Passenger airbag Low | 5 | - |
| 6 | - | 6 | - |
| 7 | - | 7 | Pretensioner Front Driver Low |
| 8 | - | 8 | Pretensioner Front Passenger Low |
| 9 | - | 9 | Inflatable Curtain Airbag Driver Low |
| 10 | (2nd stage) Driver airbag Low | 10 | Side Airbag Front Driver Low |
| 11 | (2nd stage) Passenger airbag Low | 11 | Inflatable Curtain Airbag Passenger Low |
| 12 | Ignition | 12 | Side Airbag Rear Passenger High |
| 13 | - | 13 | Side Airbag Rear Driver High |
| 14 | Passenger Airbag Active Vent High | 14 | Anchor Pretensioner Front Driver High |
| 15 | (1st stage) Driver airbag High | 15 | Anchor Pretensioner Front Passenger High |
| 16 | (1st stage) Passenger airbag High | 16 | - |
| 17 | - | 17 | - |
| 18 | - | 18 | Pretensioner Front Driver High |
| 19 | - | 19 | Pretensioner Front Passenger High |
| 20 | - | 20 | Inflatable Curtain Airbag Driver High |
| 21 | (2nd stage) Driver airbag High | 21 | Side Airbag Front Driver High |
| 22 | (2nd stage) Passenger airbag High | 22 | Inflatable Curtain Airbag Passenger High |
| 23 | Crash Output | 23 | - |
| 24 | - | 24 | Buckle Switch Driver |
| 25 | - | 25 | - |
| 26 | Driver front impact sensor High | 26 | Front Passenger pressure side impact sensor High |
| 27 | Passenger front impact sensor High | 27 | Front Driver pressure side impact sensor High |
| 28 | - | 28 | Driver rear side impact sensor High |
| 29 | - | 29 | Passenger rear side impact sensor High |
| 30 | - | 30 | - |
| 31 | - | 31 | - |
| 32 | High Speed CAN_High | 32 | - |
| 33 | High Speed CAN_Low | 33 | Side Airbag Front Passenger High |
| 34 | Telltale Lamp | 34 | - |
| 35 | - | 35 | Buckle Switch Passenger |
| 36 | Ground | 36 | Ground |
| 37 | Driver front impact sensor Low | 37 | Front Passenger pressure side impact sensor Low |
| 38 | Passenger front impact sensor Low | 38 | Front Driver pressure side impact sensor Low |
| 39 | - | 39 | Driver rear side impact sensor Low |
| 40 | - | 40 | Passenger rear side impact sensor Low |
| 41 | - | 41 | - |
| 42 | - | 42 | - |
| 43 | - | 43 | - |
| 44 | - | 44 | Side Airbag Front Passenger Low |
