Electronic Engine Controls - Component Location

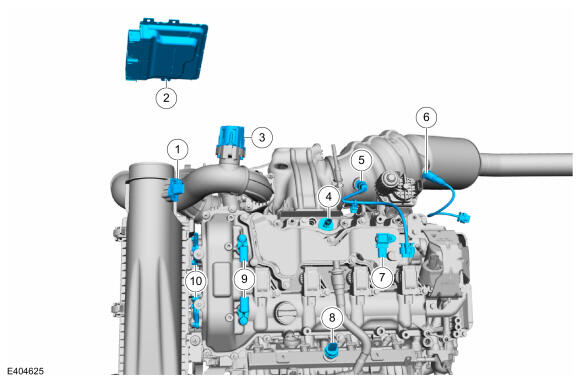

Electronic Engine Controls- Top
| Item | Description |
|---|---|
| 1 | Mass Air Flow (MAF) and Intake Air Temperature (IAT) sensor |
| 2 | PCM sensor |
| 3 | Turbocharger bypass valve |
| 4 | Cylinder Head Temperature 2 (CHT2) Sensor |
| 5 | HO2S sensor |
| 6 | Catalyst Monitor sensor |
| 7 | Crankcase pressure sensor |
| 8 | Fuel Rail Pressure and Temperature sensor |
| 9 | CMP sensors |
| 10 | VCT oil control solenoids |

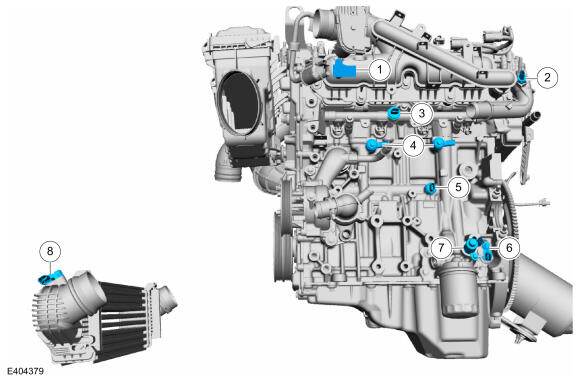

Electronic Engine Controls - LH
| Item | Description |
|---|---|
| 1 | MAPT sensor |
| 2 | ECT sensor |
| 3 | FRP sensor |
| 4 | KS sensors |
| 5 | EOP sensor |
| 6 | CKP sensor |
| 7 | Oil Pressure Control Solenoid |
| 8 | Boost Pressure Sensor |

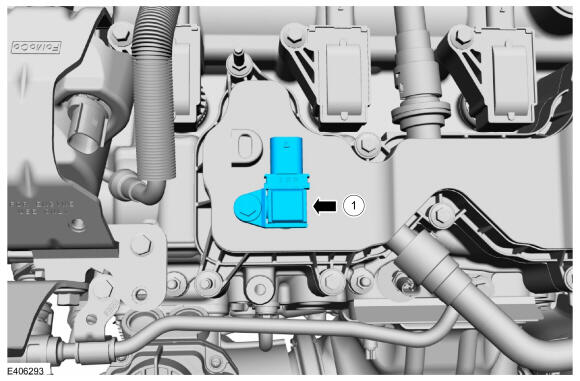

Crankcase Pressure Sensor
| Item | Description |
|---|---|
| 1 | Crankcase Pressure Sensor |

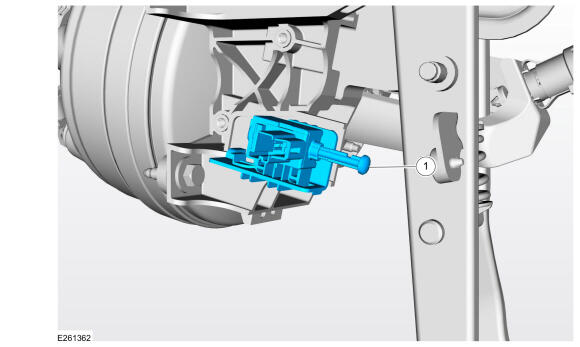

Clutch Pedal Position (CPP) switch
| Item | Description |
|---|---|
| 1 | CPP switch |
