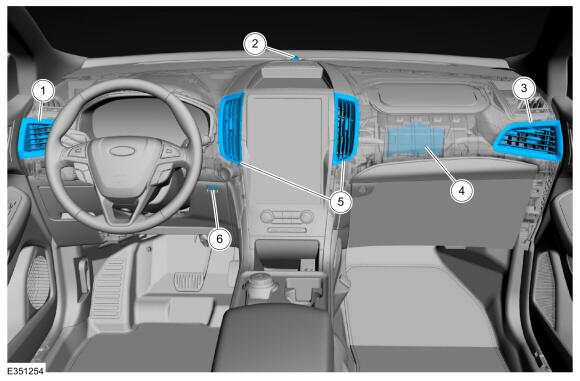

Climate Control System - Component Location
| Item | Description |
|---|---|
| 1 | Driver side register |
| 2 | Sunload sensor |
| 3 | Passenger side register |
| 4 | HVAC control module |
| 5 | Center registers |
| 6 | In-vehicle temperature and humidity sensor |

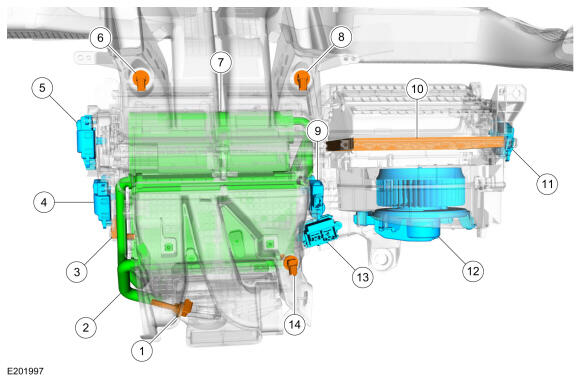

| Item | Description |
|---|---|
| 1 | Driver Side Footwell Air Discharge Temperature Sensor |
| 2 | Heater Core |
| 3 | Evaporator Temperature Sensor |
| 4 | Driver Side Temperature Door Actuator |
| 5 | Air Distribution Door Actuator |
| 6 | Driver Side Register Air Discharge Temperature Sensor |
| 7 | Evaporator |
| 8 | Passenger Side Register Air Discharge Temperature Sensor |
| 9 | Passenger Side Temperature Door Actuator |
| 10 | Cabin Air Filter |
| 11 | Air Inlet Door Actuator |
| 12 | Blower Motor |
| 13 | Blower Motor Speed Control |
| 14 | Passenger Side Footwell Air Discharge Temperature Sensor |
2.7L Gas engine shown others similar

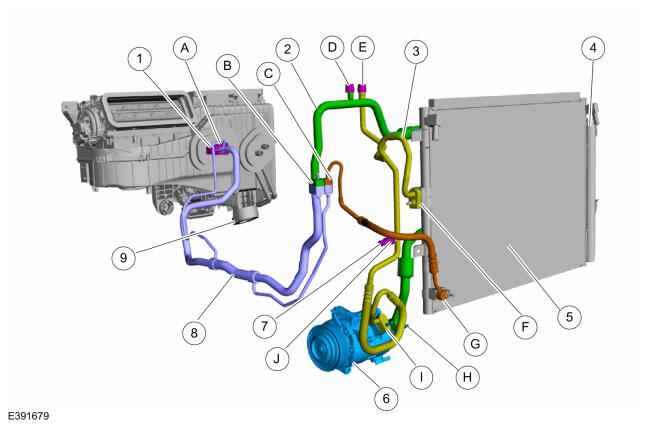

| Item | Description |
|---|---|
| 1 | Thermostatic expansion valve |
| 2 | A/C compressor inlet line |
| 3 | A/C compressor outlet line |
| 4 | Desiccant bag |
| 5 | Condenser |
| 6 | A/C compressor |
| 7 | A/C pressure transducer |
| 8 | Evaporator inlet and outlet manifold |
| 9 | Condensation drain |
| A | Thermostatic expansion valve fitting |
| B | A/C compressor inlet line to evaporator inlet and outlet manifold fitting |
| C | Condenser to evaporator inlet and outlet manifold fitting |
| D | Low side service port |
| E | High side service port |
| F | Condenser inlet fitting |
| G | Condenser outlet fitting |
| H | Compressor inlet fitting |
| I | Compressor outlet fitting |
| J | A/C pressure transducer fitting |

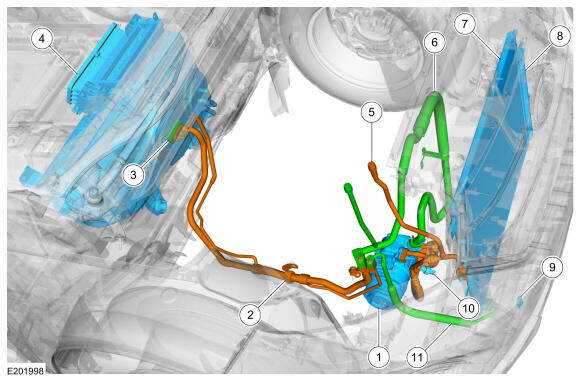

| Item | Description |
|---|---|
| 1 | A/C Compressor |
| 2 | Evaporator Inlet and Outlet Manifold |
| 3 | Thermostatic Expansion Valve |
| 4 | Heater Core and Evaporator Core Housing |
| 5 | A/C Compressor Outlet Line |
| 6 | A/C Compressor Inlet Line |
| 7 | Condenser |
| 8 | Receiver Drier Element |
| 9 | Ambient Air Temperature Sensor |
| 10 | A/C Pressure Transducer |
| 11 | Condenser Outlet Line |

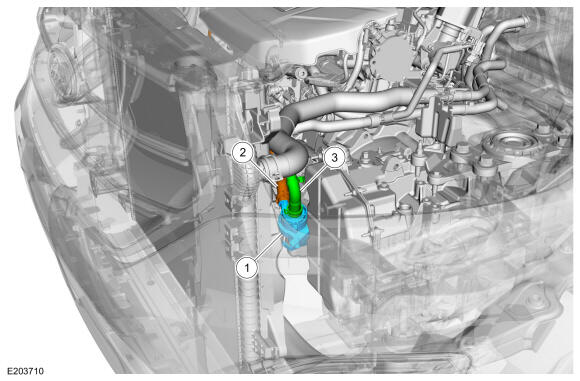

Vehicles equipped with Auto Start Stop
| Item | Description |
|---|---|
| 1 | Cabin Heater Coolant Pump |
| 2 | Cabin Heater Coolant Pump Outlet Hose |
| 3 | Cabin Heater Coolant Pump Inlet Hose |
