System Diagrams

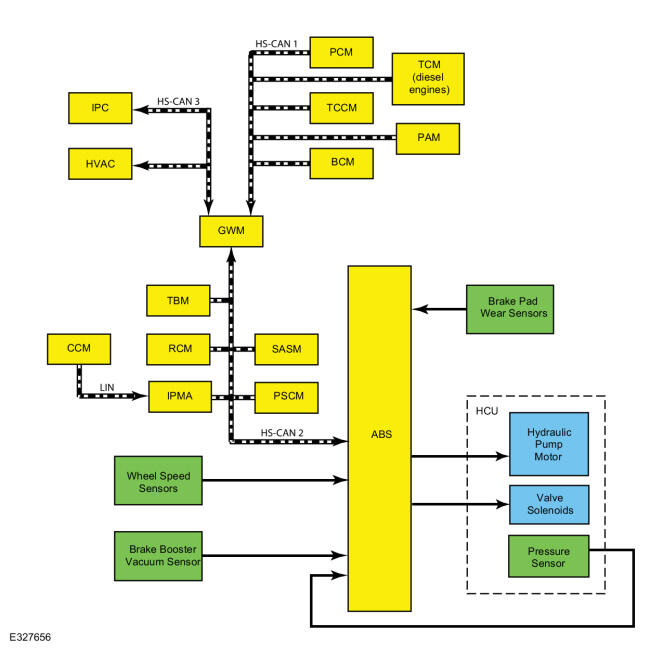

ABS and Stability Control
| Item | Description |
|---|---|
| 1 | Hydraulic pressure sensor |
| 2 | HCU |
| 3 | Hydraulic pump motor |
| 4 | Brake booster vacuum sensor |
| 5 | ABS module |
| 6 | Hydraulic valve solenoids |
| 7 | GWM |
| 8 | RCM |
| 9 | PCM |
| 10 | BCM |
| 11 | IPMA |
| 12 | IPC |
| 13 | Wheel speed sensors |
| 14 | TBM |
| 15 | CCM |
| 16 | TCM (diesel engines) |
| 17 | PSCM |
| 18 | SASM |
| 19 | TCCM |
| 20 | HVAC module |
| 21 | PAM |
| 22 | Brake pad wear sensors |

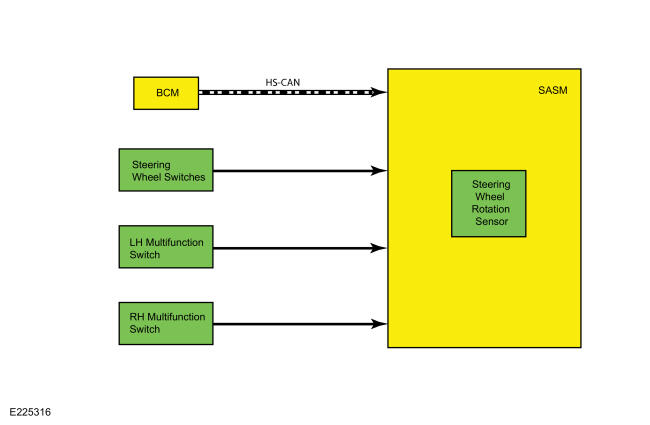

SASM
| Item | Description |
|---|---|
| 1 | Steering wheel switches |
| 2 | LH multifunction switch |
| 3 | BCM |
| 4 | RH multifunction switch |
| 5 | SASM |
| 6 | Steering wheel rotation sensor |
