Connector End View (C254) - GLOVE COMPARTMENT LAMP
Connector:C254
Description
GLOVE COMPARTMENT LAMP
Color
Harness
14K024
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLN01 (GN-VT) | 20 | CTRL MOD. - BATTERY SAVER RELAY | |
| 2 | GD115 (BK-GY) | 20 | GROUND - CROSS CAR BEAM # 2ND POINT (OBSOLETE) |
| Available Pigtail Kits | |

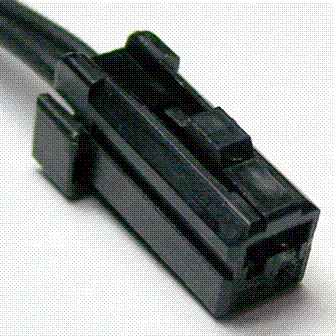

| Pigtail Kit Part Number WPT-1197 |
Service Part Number: 3U2Z-14S411-PFB Gauge: 20 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Mirror - Vanity Sensor - Speed Switch - Brake Deactivation Switch - Brake Pedal Position Switch - Brake Pressure Switch - Park Brake Switch - Speed Control Switch - Speed Control Deactivation Switch - Stop Lamp Switch - Visor |
