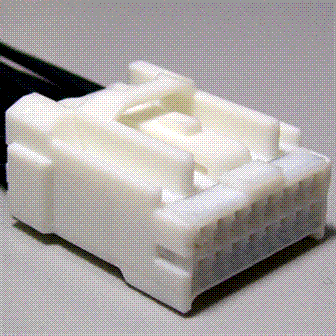

Connector End View (C218B) - CLOCKSPRING
Connector:C218B
Description
CLOCKSPRING
Color
Harness
14K024
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | VES10 (WH) | 22 | SWITCH - SPEED CONTROL COMMAND (SCCS) | |
| 10 | RES08 (GN-BN) | 22 | CTRL MOD. - POWERTRAIN # SPEED CONTROL COMMAND RETURN (SCCSRTN) | |
| 11 | CRH03 (BN) | 22 | CTRL MOD. - STEERING WHEEL # HORN | |
| 12 | VME14 (GY-YE) | 22 | SWITCH - REDUNDANT AUDIO + | |
| 13 | CLN04 (BU-BN) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION + | |
| 14 | RME24 (BU-WH) | 22 | CTRL MOD. - AUDIO # SWITCH REDUNDANT AUDIO | |
| 15 | GD116 (BK-VT) | 20 | GROUND - CROSS CAR BEAM # 3RD POINT (OBSOLETE) | |
| 16 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1466 |
Service Part Number: FU2Z-14S411-AEA Gauge: 20 Pin material: Tin (greased) Cavities: 16 Vehicle Uses Clockspring |
