Connector End View (C218B) - CLOCKSPRING
Connector:C218B
Description
CLOCKSPRING
Color
Harness
6202089
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * (*) | 22 | TRIP SIGNAL | |
| 2 | * (*) | 22 | DISPLAY SIGNAL | |
| 3 | * (*) | 22 | DISPLAY/TRIP GND | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * (*) | 22 | SWITCH - IP/SWITCH ILLUMINATION | |
| 8 | * (*) | 22 | CRUISE SIGNAL 1 | |
| 9 | * (*) | 22 | CTRL MOD. - STEERING WHEEL # HORN | |
| 10 | * (*) | 22 | GROUND - CROSS CAR BEAM # 4TH POINT | |
| 11 | * (*) | 22 | AUDIO REMOTE + | |
| 12 | * (*) | 22 | AUDIO REMOTE - | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * (*) | 22 | CRUSIE GROUND | |
| 16 | * (*) | 22 | CRUISE SIGNAL 2 |

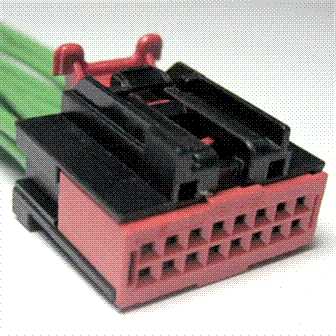

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1152 |
Service Part Number: 3U2Z-14S411-AJD Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses Mirror - Sideview Mirror - Vanity Overhead Console -Inline (Female) Switch - Multifunction |
