Connector End View (C218A) - CLOCKSPRING
Connector:C218A
Description
CLOCKSPRING
Color
Harness
14K024
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1+ | |
| 2 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 - | |
| 3 | * | * | Not Used | |
| 4 | CRH02 (BU-WH) | 20 | SWITCH - HORN | |
| 5 | GD184 (BK-GY) | 22 | GROUND - CROSS CAR BEAM # 4TH POINT | |
| 6 | * | * | Not Used | |
| 7 | VME14 (GY-YE) | 22 | SWITCH - REDUNDANT AUDIO + | |
| 8 | RME24 (BU-WH) | 22 | CTRL MOD. - AUDIO # SWITCH REDUNDANT AUDIO |
| Available Pigtail Kits | |

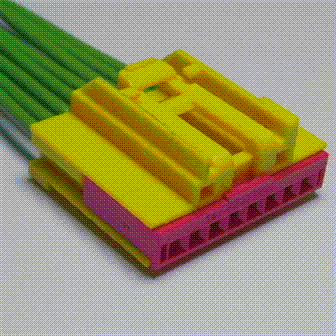

| Pigtail Kit Part Number WPT-1397 |
Service Part Number: DU2Z-14S411-DB Gauge: 20 Pin material: Silver Cavities: 8 Vehicle Uses Clockspring Module - Power Steering |
