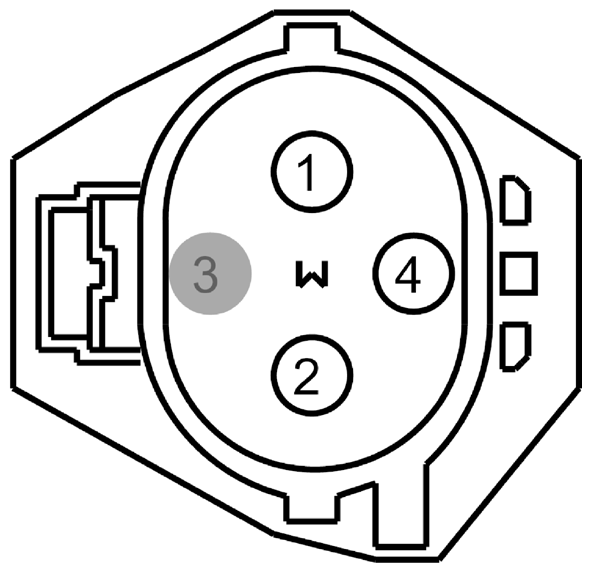

Engine Cooling Fan Module Connector End View (C1048)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBB05 (GY-RD) | 6 | FUSE - 5 OR CIRCUIT BREAKER | |
| 2 | GD130 (BK-YE) | 6 | GROUND - HEADLAMP PANEL/GOR LEFT # 2ND POINT | |
| 3 | * | * | Not Used | |
| 4 | VE203 (VT) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) |
| Available Pigtail Kits | |
|---|---|

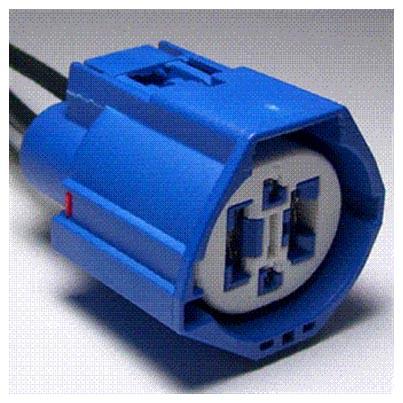

| Pigtail Kit Part Number WPT-1361 | Service Part Number: 9U2Z-14S411-LB Gauge: 10 16 Pin material: Tin (greased) Cavities: 4 Vehicle Uses
|

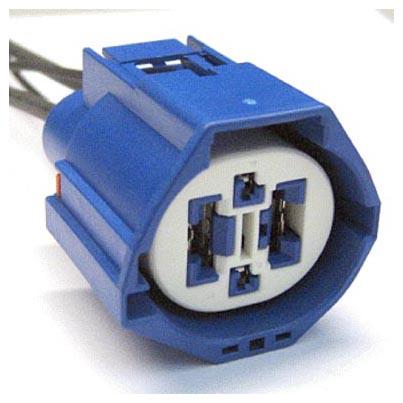

| Pigtail Kit Part Number WPT-935 | Service Part Number: 9U2Z-14S411-LA Gauge: 10 16 Pin material: Tin Cavities: 4 Vehicle Uses
|
