Shift Solenoids (SS): Notes
MATERIAL SPECIFICATION
| Item | Specification |
|---|---|
| Motorcraft® MERCON® LV Automatic Transmission Fluid XT-10-QLVC (US); CXT-10-LV12 (Canada) |
MERCON® LV |
NOTE:

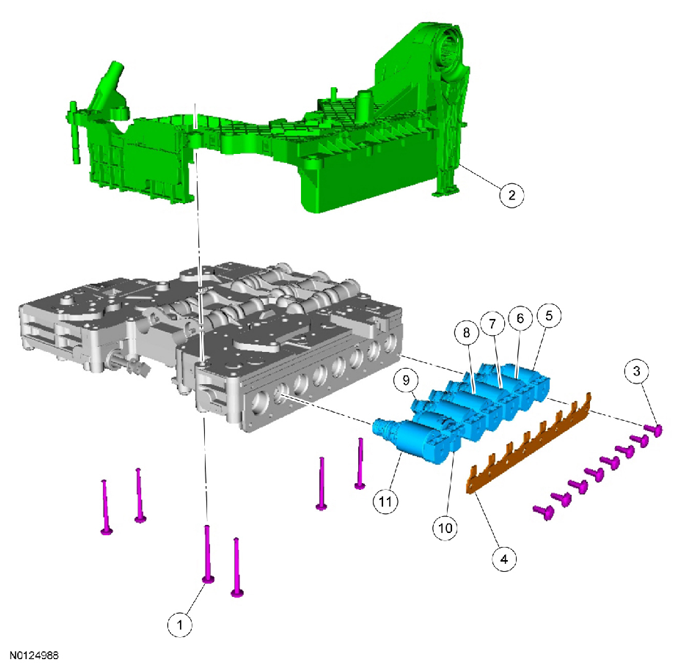

Refer to the on-line Workshop Manual to view this illustration as an interactive exploded view, requires Adobe® Acrobat® 8.0 or higher.
NOTE:
Refer to the on-line Workshop Manual to learn about using an Interactive Illustration.
| Item | Part Number | Description |
|---|---|---|
| 1 | W707884 | Main control-to-molded leadframe bolts |
| 2 | 7G267 | Molded leadframe |
| 3 | W707885 | Solenoid hold-down bracket bolt (8 required) |
| 4 | 7Z369 | Solenoid hold-down bracket |
| 5 | 7G383 | SSA , Forward (1, 2, 3, 4) clutch, normally low VFS (brown nozzle). |
| 6 | 7G383 | SSB , Direct (3, 5, R) clutch, normally high VFS (black nozzle). |
| 7 | 7G383 | SSC , Intermediate (2, 6) clutch, normally low VFS (brown nozzle). |
| 8 | 7G383 | LPC solenoid, normally high VFS (black nozzle). |
| 9 | 7G383 | SSD , low/reverse/overdrive clutch, normally high VFS (black nozzle). |
| 10 | 7G484 | SSE , normally off ON/OFF solenoid. |
| 11 | 7G383 | TCC solenoid, normally low VFS (brown nozzle). |
