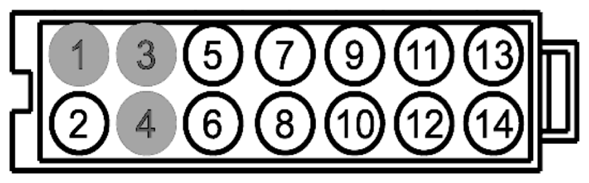

| 1 |
* |
* |
Not Used |
|
| 2 |
CPS55 (YE-GY) |
18 |
CTRL MOD. - MEMORY SET INDICATOR |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
CPS14 (GY-VT) |
18 |
SWITCH - MEMORY SET + |
|
| 6 |
CBX05 (VT-RD) |
14 |
POWER - SEAT # POWER SEAT SWITCH |
|
| 7 |
CPS16 (YE) |
18 |
SWITCH - MEMORY DRIVER P2 |
|
| 8 |
GD903 (BK-WH) |
14 |
GROUND - PASSENGER SEAT # SEAT SWITCH |
|
| 9 |
CPS15 (VT-WH) |
18 |
SWITCH - MEMORY DRIVER P1 |
|
| 10 |
GD903 (BK-WH) |
14 |
GROUND - PASSENGER SEAT # SEAT SWITCH |
|
| 11 |
GD906 (BK-GY) |
16 |
GROUND - SEAT # MEMORY MODULE HIGH CURRENT |
|
| 12 |
CBX05 (VT-RD) |
14 |
POWER - SEAT # POWER SEAT SWITCH |
|
| 13 |
RPS14 (BN-YE) |
18 |
SWITCH - MEMORY SET - |
|
| 14 |
CBX03 (BU-RD) |
18 |
POWER - SEAT # BATTERY LOGIC |
|
