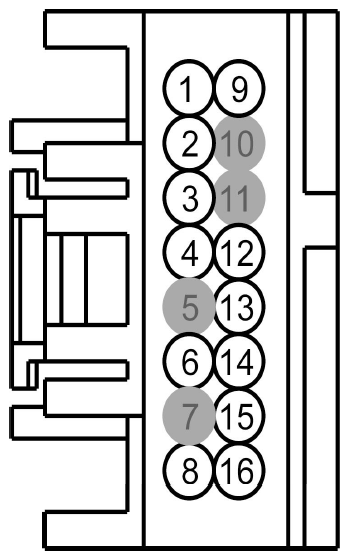

Parking Aid Module (PAM) Connector End View (C2023)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | 15-GN10 (GN-YE) | 20 | PARKING AID ~MODULE, BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 2 | 8-GN26 (WH) | 20 | REAR~PARKING AID ~BUZZER, SIGNAL 1 | |
| 3 | 15S-GN11 (GN-RD) | 20 | PARKING AID ~MODULE *BACK UP LAMP, SWITCHED BATTERY VOLTAGE, NOT OVERLOAD PROTECTED HOT ONLY IN START AND RUN | |
| 4 | 91-GN10 (BK-YE) | 20 | PARKING AID ~MODULE, GROUND | |
| 5 | * | * | Not Used | |
| 6 | 9-GN26 (BN) | 20 | REAR~PARKING AID ~BUZZER, SIGNAL RETURN (REFERENCE/GROUND) | |
| 7 | * | * | Not Used | |
| 8 | 8-EE13 (WH-RD) | 22 | PARKING AID ~MODULE *, SIGNAL 1 | |
| 9 | 7-GN2 (YE-RD) | 20 | 2.SPLICE OR BUSBAR, CONSTANT D.C. VOLTAGE OTHER THAN BATTERY | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | 9-GN3 (BN-RD) | 20 | 3.SPLICE OR BUSBAR, SIGNAL RETURN (REFERENCE/GROUND) | |
| 13 | 8-GN20 (WH-RD) | 20 | REAR~PARKING AID 2 ~SENSOR, SIGNAL 1 | |
| 14 | 8-GN21 (WH-BU) | 20 | REAR~PARKING AID 3 ~SENSOR, SIGNAL 1 | |
| 15 | 8-GN22 (WH-GN) | 20 | REAR~PARKING AID 4 ~SENSOR, SIGNAL 1 | |
| 16 | 8-GN19 (WH) | 20 | REAR~PARKING AID 1 ~SENSOR, SIGNAL 1 |
| Available Pigtail Kits | |

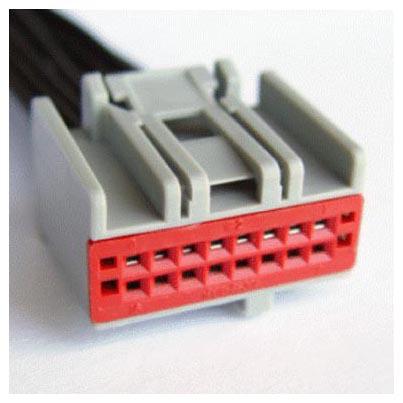

| Pigtail Kit Part Number WPT-221 | Service Part Number: 3U2Z-14S411-DPA Gauge: 18 Pin material: Tin Cavities: 16 Vehicle Uses
|

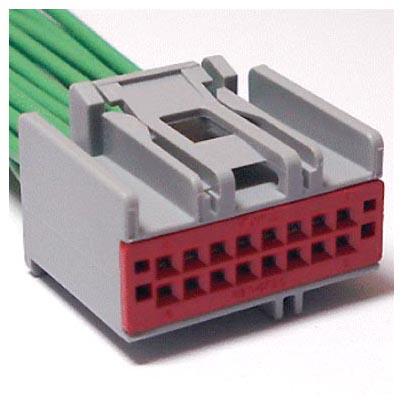

| Pigtail Kit Part Number WPT-968 | Service Part Number: 3U2Z-14S411-DPB Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|
