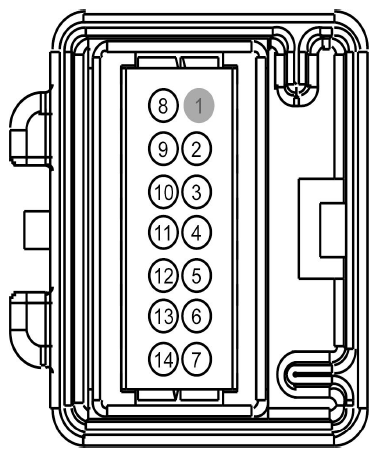

| 1 |
* |
* |
Not Used |
|
| 2 |
CLN09 (YE-GN) |
22 |
RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) |
|
| 3 |
VLN33 (GY-VT) |
20 |
CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) |
|
| 4 |
CPR24 (GN) |
26 |
SWITCH - CONVERTIBLE ROOF UP |
|
| 5 |
CPR23 (BU) |
26 |
SWITCH - CONVERTIBLE ROOF DOWN |
|
| 6 |
SBP11 (BU-RD) |
22 |
FUSE - 11 OR CIRCUIT BREAKER |
|
| 7 |
CBP46 (WH-BU) |
22 |
FUSE - 46 OR CIRCUIT BREAKER |
|
| 8 |
VRT26 (VT) |
26 |
CTRL MOD. - INTERIOR SCAN SENSOR LIN BUS |
|
| 9 |
VLN04 (VT-GY) |
20 |
CTRL MOD. - IP/SWITCH ILLUMINATION |
|
| 10 |
GD139 (BK-YE) |
20 |
GROUND - PILLAR A RIGHT # 2ND STUD |
|
| 11 |
DMM13 (*) |
22 |
MICROPHONE - PHONE/VOICE CONTROL |
|
| 12 |
VMM13 (YE) |
26 |
MICROPHONE - PHONE/VOICE CONTROL |
|
| 13 |
RMM13 (BU) |
26 |
MICROPHONE - PHONE/VOICE CONTROL |
|
| 14 |
CR116 (GN-WH) |
26 |
CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATE |
|
