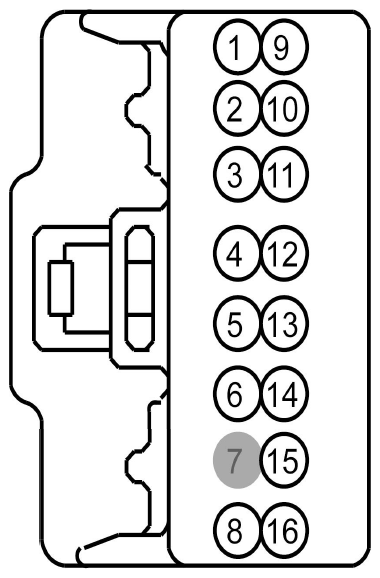

CLOCKSPRING Connector End View (C2274A)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 2 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 3 | CMC29 (GN-VT) | 22 | SWITCH - INFORMATION/MESSAGE CENTER SELECT | |
| 4 | RME54 (WH) | 26 | SWITCH - REDUNDANT AUDIO 2 - SWC2 - | with SYNC |
| 5 | GD116 (BK-VT) | 22 | GROUND - CROSS CAR BEAM # 3RD STUD | |
| 6 | VME54 (BU) | 26 | SWITCH - REDUNDANT AUDIO 2 - SWC2 + | with SYNC |
| 7 | * | * | Not Used | |
| 8 | CRH02 (BU-WH) | 22 | SWITCH - HORN | |
| 9 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 10 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 11 | RMC27 (WH) | 26 | CTRL MOD. - INSTRUMENT CLUSTER # SWITCH INFORMATION/MESSAGE CENTER SELECT | |
| 12 | RME14 (BN) | 26 | SWITCH - REDUNDANT AUDIO 1 - SWC1 - | |
| 13 | VME14 (GY) | 26 | SWITCH - REDUNDANT AUDIO 1 - SWC1 + | |
| 14 | RES08 (GN) | 26 | CTRL MOD. - POWERTRAIN # CRUISE CONTROL COMMAND RETURN (SCCSRTN) | |
| 15 | VES10 (WH) | 22 | SWITCH - CRUISE CONTROL COMMAND (SCCS) | |
| 16 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION |

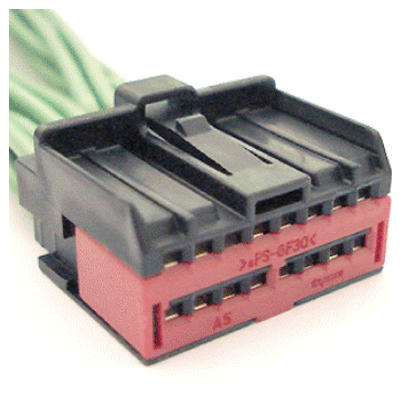

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1048 | Service Part Number: 9U2Z-14S411-SA Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|
