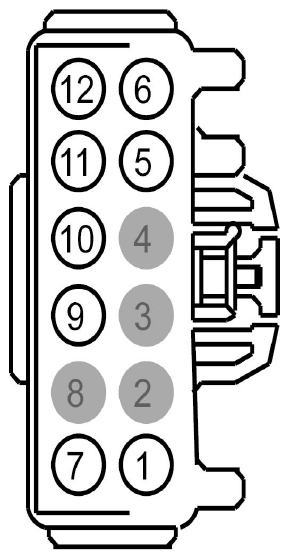

Dc/Ac Inverter Module Connector End View (C4210)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | HYA01 (OG-GN) | 16 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CBP32 (GN-VT) | 20 | FUSE - 32 OR CIRCUIT BREAKER | |
| 6 | SBB17 (RD) | 12 | FUSE - 17 OR CIRCUIT BREAKER | |
| 7 | HYA02 (OG-WH) | 16 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) | |
| 8 | * | * | Not Used | |
| 9 | VDN01 (BU-WH) | 22 | CTRL MOD. - LIN BUS # SPDJB 1 | |
| 10 | LYA03 (YE-VT) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR + | |
| 11 | RYA03 (BU-BN) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | |
| 12 | GD351 (BK-GN) | 14 | GROUND - PILLAR D RIGHT (BC3T) |

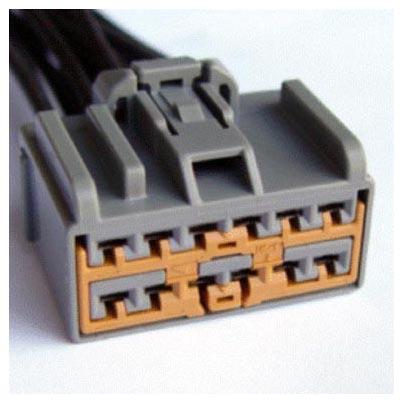

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-396 | Service Part Number: 3U2Z-14S411-BKA Gauge: 12 Pin material: Tin Cavities: 12 Vehicle Uses
|
