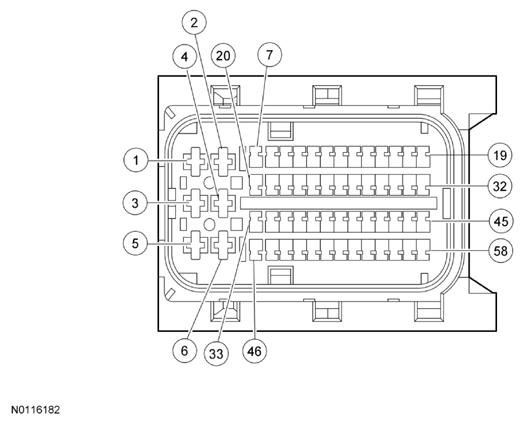

| 1 |
Clutch 2 Phase W |
| 2 |
Clutch 2 Phase U |
| 3 |
Clutch 2 Phase V |
| 4 |
Clutch 1 Phase W |
| 5 |
Clutch 1 Phase V |
| 6 |
Clutch 1 Phase U |
| 8 |
Input Shaft Speed Sensor 2 |
| 9 |
Output Shaft Speed (OSS) |
| 10 |
Input Shaft Speed Sensor 1 |
| 12 |
Input Shaft Speed Sensor 2 Supply |
| 19 |
Clutch Motor 1 |
| 21 |
Input Shaft Speed Sensor 1 Supply |
| 24 |
Transmission Range (TR) Sensor 1 Input |
| 25 |
TR Sensor 2 Input |
| 32 |
Clutch Motor 1 |
| 34 |
TR Sensor Supply 5 Volt |
| 35 |
TR Sensor Ground |
| 37 |
OSS Supply |
| 42 |
Clutch Motor 2 |
| 43 |
Clutch Motor 2 |
| 44 |
Clutch Motor 2 |
| 45 |
Clutch Motor 1 |
| 55 |
Clutch Motor 2 |
| 56 |
Clutch Motor 2 |
| 57 |
Clutch Motor 1 |
| 58 |
Clutch Motor 1 |
