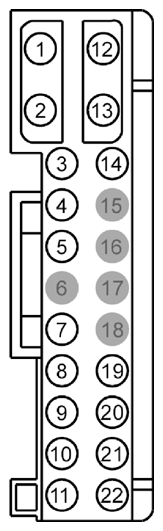

| 1 |
CPW47 (VT-OG) |
12 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # DOWN |
|
| 2 |
SBR03 (BU-RD) |
12 |
FUSE - 3 OR CIRCUIT BREAKER |
|
| 3 |
CPL04 (BK) |
20 |
CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE LOCK (INCL.SLIDING DOOR) |
|
| 4 |
CPL53 (BK) |
20 |
CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE UNLOCK (INCL.SLIDING DOOR) |
|
| 5 |
CPL08 (BK) |
20 |
CTRL MOD. - DOOR LOCK # DOUBLE LOCK REAR DRIVER SIDE |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
CPW06 (WH-BU) |
22 |
CTRL MOD. - POWER WINDOW SWITCH REAR LEFT ILLUMINATION |
|
| 8 |
LPW48 (YE-GY) |
22 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSORS + |
|
| 9 |
VPW51 (BN-YE) |
22 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSOR 2 |
|
| 10 |
VPW50 (GN-OG) |
22 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSOR 1 |
|
| 11 |
CPW15 (YE) |
22 |
SWITCH - POWER WINDOW DRIVER # REAR LEFT DOWN |
|
| 12 |
CPW46 (GY-BN) |
12 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # UP |
|
| 13 |
GD134 (BK-VT) |
12 |
GROUND - COWL SIDE/PILLAR A LEFT # 2ND POINT (6L2T) |
|
| 14 |
RPW49 (BU-BN) |
22 |
CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSORS - |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
CPL37 (GY) |
20 |
SWITCH - LATCH REAR DRIVER SIDE # LOCK |
|
| 20 |
CPL38 (VT) |
20 |
SWITCH - LATCH REAR DRIVER SIDE # UNLOCK |
|
| 21 |
VPW32 (GY-BU) |
22 |
CTRL MOD. - REAR DOOR CTRL MOD. DRIVER SIDE LIN BUS |
|
| 22 |
CPW16 (BU-OG) |
22 |
SWITCH - POWER WINDOW DRIVER # REAR LEFT UP |
|
