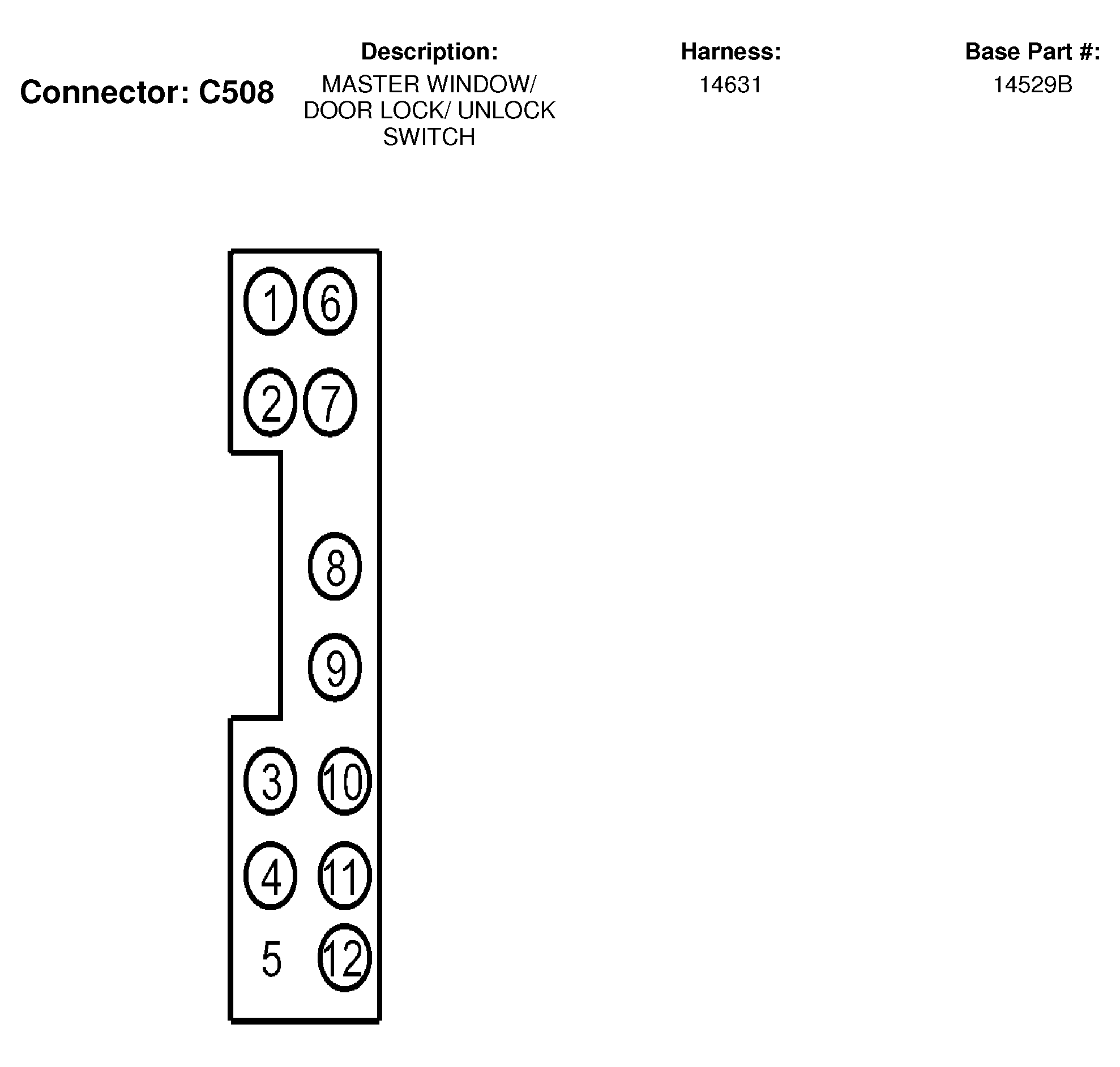

Master Window/Door Lock/Unlock Switch Connector End View (C508)
C508 CONNECTOR SPECIFICATION
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | 313 (WH-YE) | 14 | Window switch feed, right front, Down | |
| 2 | 314 (TN-LB) | 14 | Window switch feed, right front, Up | |
| 3 | 1088 (PK-WH) | 20 | Door lock feed | |
| 4 | 992 (WH-BK) | 14 | Window motor feed, Up | |
| 5 | * | * | not used | |
| 6 | 316 (YE-LB) | 14 | Window switch feed, right rear, Down | |
| 7 | 317 (GY-OG) | 14 | Window switch feed, right rear, Up | |
| 8 | 170 (RD-LB) | 14 | Accessory delay relay output | |
| 9 | 903 (RD) | 14 | Window motor feed, Down | |
| 10 | 320 (RD-BK) | 14 | Window switch feed, left rear, Down | |
| 11 | 319 (YE-BK) | 14 | Window switch feed, left rear, Up | |
| 12 | 57 (BK) | 14 | Ground |
